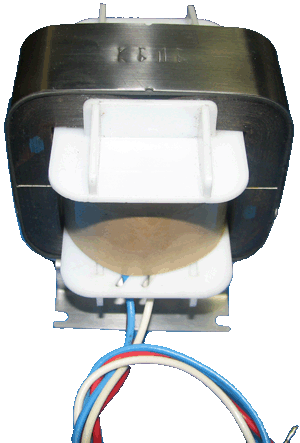

SE80 5K48C - выходной звуковой трансформатор для ОДНОТАКТНЫХ (SE) ламповых усилителей низкой частоты. Трансформатор выполнен с зазором в магнитопроводе и рассчитан на работу с постоянным током подмагничивания. Трансформатор имеет дополнительную катодную обмотку.
Параметры трансформатора SE80 5K48C:
| Звуковая мощность |
до 7Вт |
| Коэффициент трансформации |
25 |
|
Приведённое сопротивление первичной обмотки
|
5000Ω
|
| Сопротивление первичной обмотки постоянному току |
330Ω
|
| Индуктивность первичной обмотки |
23Гн |
| Сопротивление нагрузки* |
4Ω/8Ω |
|
Рабочий ток первичной обмотки
|
50mA
|
| Максимальный ток первичной обмотки |
85mA |
| Сопротивление катодной обмотки по постоянному току |
42Ω |
|
Частотный диапазон (по уровню -3дБ)
|
8..23000Гц
|
| Неравномерность АЧХ |
<0,5дБ |

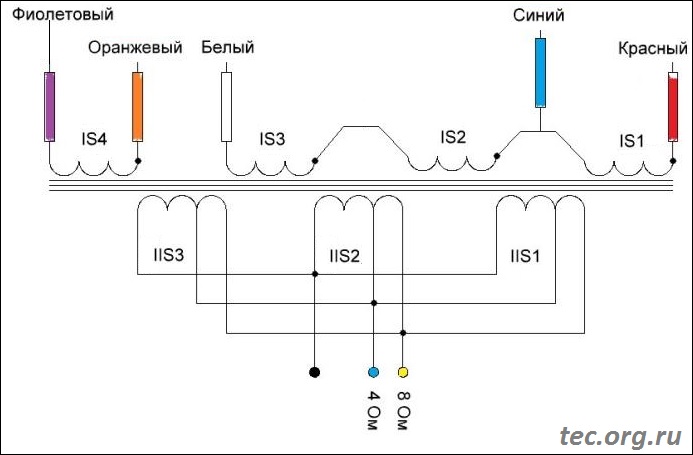

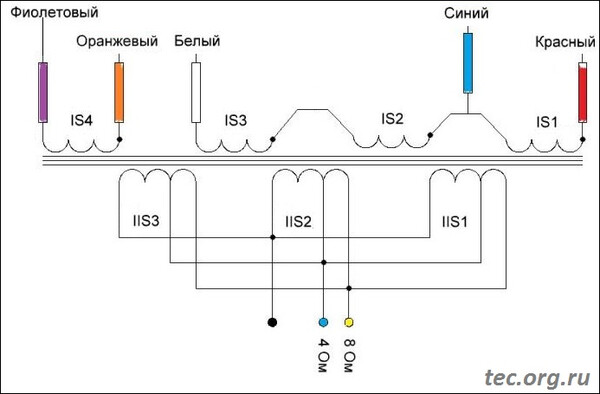

| Секцонирование |
1-2-1-2-1 |
| КПД |
0,9 |

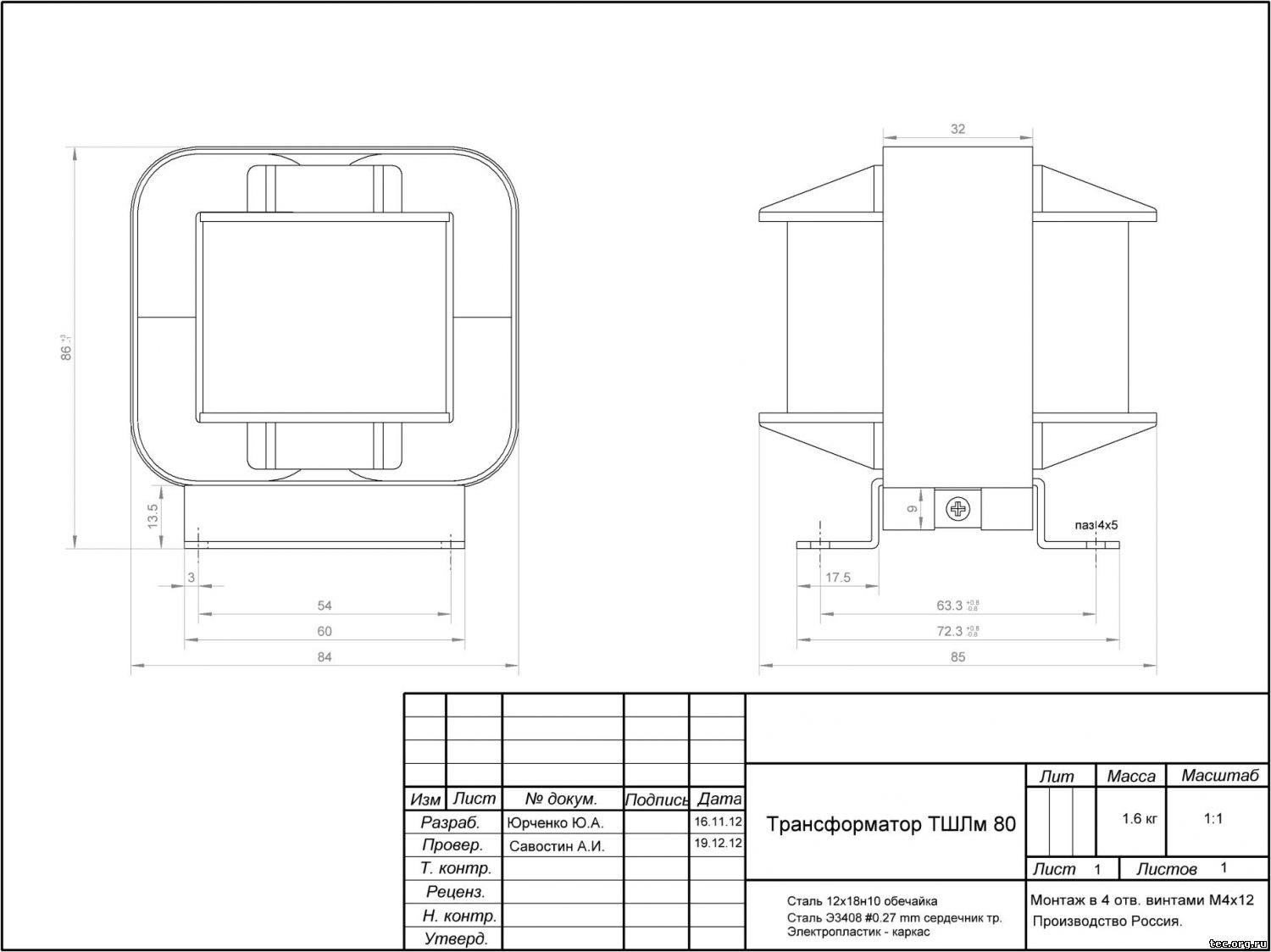

| Габариты |
86х84х85мм |
| Вес |
1550г |
| Сердечник |
ШЛМ25х32 Э3408 |
| Толщина ленты |
0,27мм |
| Марка провода |
ПЭТВ-2 |
| Немагнитный зазор |
0,15мм |
Данный выходной трансформатор предназначен для построения однотактных ламповых УНЧ небольшой мощности на лампах типов: 6П1П, 6П14П, 6П15П, 6П18П, 6П43П, 6Ф3П, 6Ф5П, 6П6С, 6Ф6С, 6П3С, 6П7С, 6П13С, 6П31С, 6П41С, Г-411, 6L6, EL83/EL84 и других подобных.
|
