Корпус: DIP-20
|

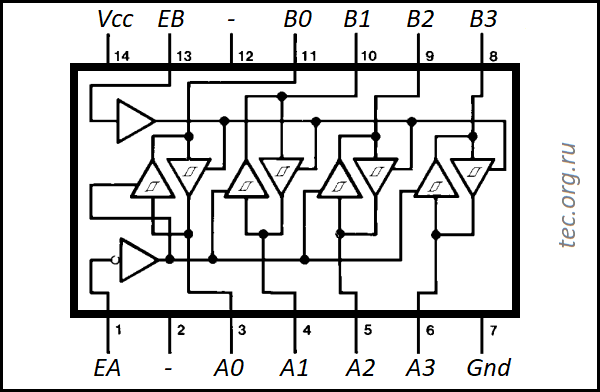

Микросхема 74LS243 (К555ИП7) представляет собой четырёхразрядный двунаправленный шинный приемо-передатчик, с возможностью перевода входов/выходов в высокоимпедансное состояние.
Входы/выходы A0-A3 и B0-B3 равноправны. Направление передачи задается логическими уровнями на входах управления EA и EB (см. таблицу). Возможен перевод всех входов и выходов в высокоимпедансное состояние.
|
|
Логическая таблица м/с 74LS243
|
Управление
|
Выходы
|
|
__
EA
|
AB |
An
|
Bn
|
|
0
|
0
|
A=B
|
вход
|
| 1 |
1 |
вход |
B=A |
| 1 |
0 |
A=B, B=A *
|
| 0 |
1 |
Z
|
Z
|
|
Основные характеристики 74LS243:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Входное напряжение лог.0 |
<0,8В |
| Входное напряжение лог.1 |
>2,0В |
| Выходное напряжение лог.0 |
<0,4В |
| Выходное напряжение лог.1 |
>2,4В |
| Выходной ток лог.0, не более |
24мА |
| Выходной ток лог.1, не более |
-15мА |
| Ток потребления, max |
54мА
тип:32мА |
| Входной ток (1/0) |
20/-200мкА |
| Выходной ток в Z-состоянии |
< 200мкА |
| Типовая задержка |
18-33нс |
|
Рабочий диапазон температур
|
0..+70oC
|
|
Корпус
|
DIP-14
|
|
Аналог
|
К555ИП7 |
|
|

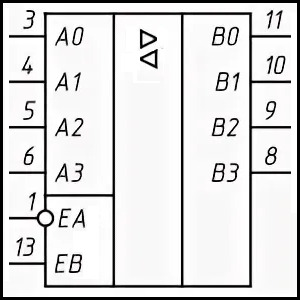

Условное обозначение м/с 74LS243:
|
Микросхема по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Выходы микросхемы 74LS243 (К555ИП7) умощнены по сравнению со стандартными микросхемами этой серии, что позволяет ей работать на ёмкостную (до 200пФ) и относительно низкоомную нагрузку. Микросхема применяется в системах с магистральной организацией обмена информацией.
|
