К555КП2
| Периодические поставки | |
Сегодня, 01:31:05 |
| ЦЕНА розничная: 30руб | от 10шт: 25руб | от 100шт: 23руб |
|

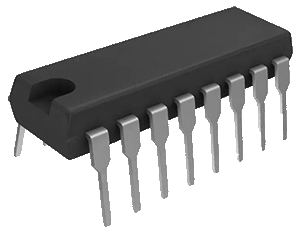

Корпус: DIP-16
|
Микросхема К555КП2 представляет собой двухканальный мультиплексор 4 в 1 с общими входами выбора адреса и раздельными входами стробирования.
|
|

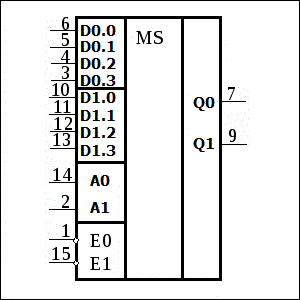

Условное обозначение м/с К555КП2:
|
Назначение выводов К555КП2:
| 01 |
E0 |
Разрешение работы |
| 02 |
A1 |
Адресный вход |
| 03 |
D0.3 |
Информационные входы |
| 04 |
D0.2 |
| 05 |
D0.1 |
| 06 |
D0.0 |
| 07 |
Q0 |
Выход |
| 08 |
GND |
Общий вывод |
| 09 |
Q1 |
Выход |
| 10 |
D1.0 |
Информационные входы |
| 11 |
D1.1 |
| 12 |
D1.2 |
| 13 |
D1.3 |
| 14 |
A0 |
Адресный вход |
| 15 |
E1 |
Разрешение работы |
| 16 |
+Vcc |
Плюс питания 5В |
|
|
Режимы работы микросхемы К555КП2:
|
Микросхема К555КП2 представляет собой двухканальный (двухразрядный) селектор-мультиплексор 1 из 4 с тремя состояниями на выходах. Мультиплексоры имеют общие адресные входы и раздельные входы разрешения работы.
Двоичный адрес на входах A0,A1 определяет номера входов Dx.0..Dx.3, с которых на выходы Q мультиплексоров будет подаваться информация.
Высокий уровень сигнала на входе E0 или E1 переводит соответствующий выход в состояние низкого уровня.
|
|
|
Таблица работы м/с К555КП2
| Входы |
Выход |
|
__
E0
|
__
E1 |
A0
|
A1
|
Q0 |
Q1 |
| 1 |
X |
X |
X |
0 |
|
| X |
1 |
X |
X |
|
0 |
| 0 |
0 |
0 |
0 |
D0.0 |
D1.0 |
| 0 |
0 |
0 |
1 |
D0.1 |
D1.1 |
| 0 |
0 |
1 |
0 |
D0.2 |
D1.2 |
| 0 |
0 |
1 |
1 |
D0.3 |
D1.3 |
-
0 - низкий уровень
-
1 - высокий уровень
-
X - любое состояние
|
Основные параметры К555КП2:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Входной ток ("0"), не более |
0,4мА |
| Входной ток ("1"), не более |
20/40мкА |
| Ток потребления (статический), max |
9,7мА |
| Нагрузочная способность |
20 входов ТТЛ
(К555)
|
| Выходной уровень "0" (Iвых=4мА) |
< 0,4В |
| Выходной уровень "1" |
> 2,7В |
| Время задержки распространения |
15-38нс |
| Максимальный выходной ток "1" |
4мА |
| Максимальный выходной ток "0" |
8мА |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
DIP-16
|
|
Импортный аналог
|
74LS153
|
|
|
|
|
Производитель: "Светлана", СПб
|
