КР531ТМ9
| |
Вчера, 00:35:32 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
|
Корпус: DIP-16
|
Микросхема КР531ТМ9 содержит шесть D-триггеров c с общими входами сброса (R) и подачи синхросигнала (C), что фактически делает микросхему регистром хранения.
Загрузка информации с информационных входов D в триггеры происходит при высоком уровне на входе R по по фронту тактового сигнала на тактовом входе C. Низкий уровень напряжения (лог."0") на входе сброса (R) устанавливает выходы триггера в состояние лог."0".
|
|

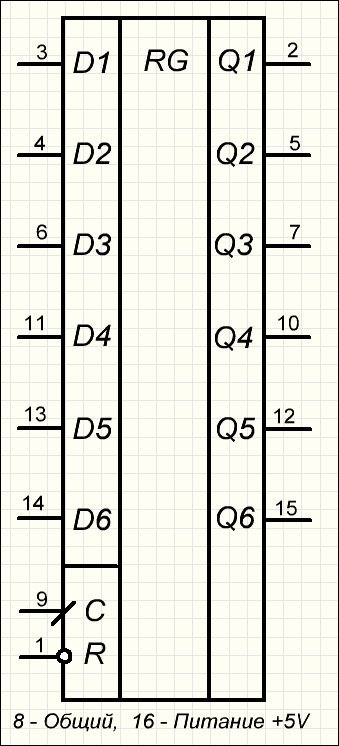

Условное обозначение м/с КР531ТМ9:
|
Назначение выводов м/с КР531ТМ9:
| 1 |
R |
Вход сброса |
| 2 |
Q1 |
Выход 1-го триггера |
| 3 |
D1 |
Информационный вход 1-го триггера |
| 4 |
D2 |
Информационный вход 2-го триггера |
| 5 |
Q2 |
Выход 2-го триггера |
| 6 |
D3 |
Информационный вход 3-го триггера |
| 7 |
Q3 |
Выход 3-го триггера |
| 8 |
Gnd |
Общий вывод |
| 9 |
C |
Тактовый вход |
| 10 |
Q4 |
Выход 4-го триггера |
| 11 |
D4 |
Информационный вход 4-го триггера |
| 12 |
Q5 |
Прямой выход 5-го триггера |
| 13 |
D5 |
Информационный вход 5-го триггера |
| 14 |
D6 |
Информационный вход 6-го триггера |
| 15 |
Q6 |
Выход 6-го триггера |
| 16 |
+U |
Питание +5V |
Логическая таблица м/с КР531ТМ9
| Входы |
Выходы |
|
_
R
|
C
|
D
|
Q
|
| 0 |
X |
X |
0 |
| 1 |
↑ |
1 |
1 |
| 1 |
↑ |
0 |
0 |
| 1 |
0 |
X |
Qo |
|
|
Микросхема КР531ТМ9 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
Основные параметры КР531ТМ9:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Входной ток (0/1), не более |
50мкА/2мА |
| Ток потребления (статический), max |
144мА |
| Выходной ток лог. "0", не менее |
20мА |
| Выходной ток лог. "1", не менее |
1мА |
| Типовая задержка |
12-17нс |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,5В |
| Выходной уровень "1" |
> 2,7В |
|
Максимальная длительность фронта/среза входного импульса по входам C, R, не менее
|
2,5нс
|
| Максимальная частота |
80МГц |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
238.16-1
(DIP-16)
|
|
Импортный аналог
|
74S174
|
|
|
|
|
Производитель: 8923
|
