Микросхемы 74C14N представляют собой шесть инверторов с триггерами Шмитта на входах. Микросхема выполнена по КМОП-технологии и отличается широким диапазоном напряжения питания от 3 до 15В.
Корпус: DIP-14
|
Основные характеристики 74C14 (при +25oC):
|
Напряжение питания (Vdd)
|
+3..+15V
|
| Параметры при Uпит= |
+5V |
+10V |
+15V |
| Ток потребления в цифровом режиме статический |
|
|
<15µA |
Ток потребления в линейном режиме
(Uвх=0,5Uпит) |
<20µA |
<200µA |
<600µA |
|
Выходное напряжение лог. "0" при Iвых=10µA
|
<0,5V |
<1,0V |
|
| То же при Iвых=360µA |
<0,4V |
|
|
|
Выходное напряжение лог. "1" при Iвых=10µA
|
>4,5V |
>9V |
|
| То же при Iвых=360µA |
>2,4V |
|
|
|

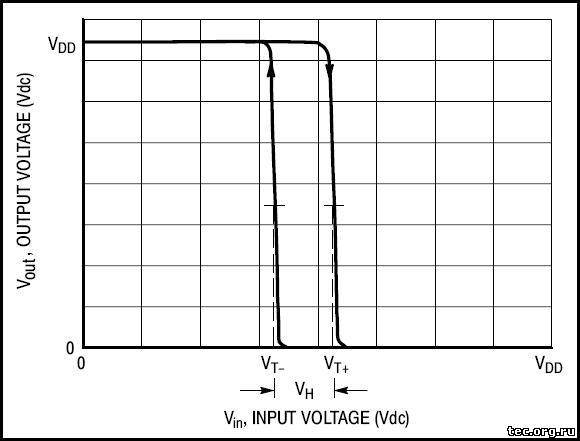

Напряжение гистерезиса Vн
|
1,0..3,6V
|
2,0..7,2V |
3,0..9,8V |
|
Напряжение переключения Vt-
|
0,7..2,0V
|
1,4..4,0V |
2,1..6,0V |
| Напряжение переключения Vt+ |
3,0..4,3V |
6,0..8,6V |
9,0..12,9V |
|
Входной ток лог. "0"/"1"
|
|
|
< 1uA
тип: 0,005µA |
|
Выходной втекающий ток лог. "0" (К.З.)
|
>1,75mA
тип:3,3mA
|
>8,0mA
тип:15mA |
|
| Выходной вытекающий ток лог. "1" (К.З.) |
>1,75mA
тип:3,6mA |
>8,0mA
тип:16mA |
|
|
Время задержки распространения
|
<400nS
тип: 220nS
|
<200nS
тип: 80nS |
|
|
Рабочий диапазон температур
|
-40oC..+85oC
|
|
Корпус
|
DIP-14
|
|
|

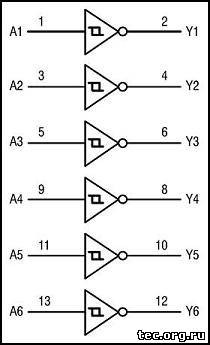

Обозначение микросхемы 74C14:
|

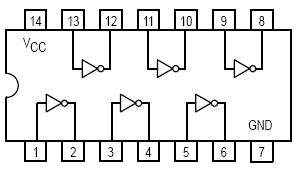

Расположение выводов микросхемы 74C14:
Таблица истинности элементов 74C14:
L - низкий уровень (0), H - высокий уровень (1).

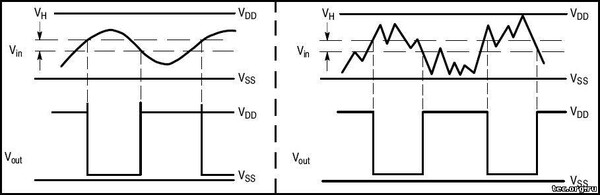

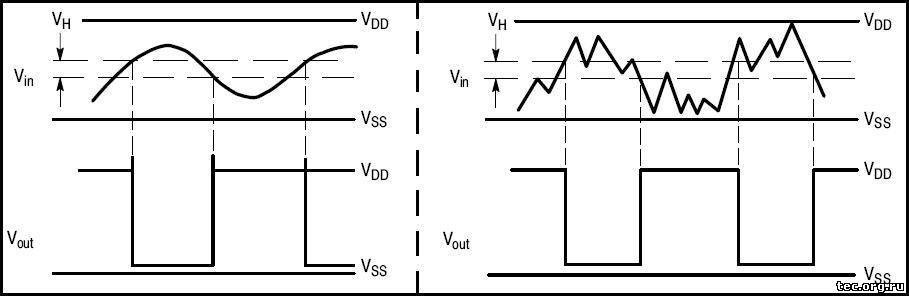

Микросхемы с триггерами Шмитта широко применяются для двухуровневого преобразования аналоговых сигналов в цифровые. В отличие от обычных КМОП-элементов, триггеры Шмитта позволяют получить четкий выходной сигнал при сравнительно медленном фронте импульса на входе - таким образом они обеспечивают помехоустройчивость цифровой части схемы по входу.
|
|
Микросхема 74C14 по выходным уровням сигналов совместима с другими ИС стандартной КМОП логики серий 74HC, 40xx/К561, а при напряжении питания +5V также с микросхемами ТТЛ-логики. Более подробную информацию Вы можете узнать, скачав документацию ниже (Datasheet на английском языке).
|
