Корпус: DIP-16
|

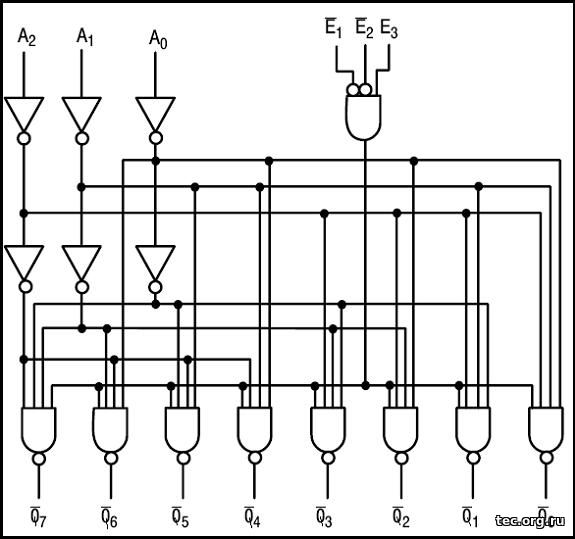

Микросхема КР531ИД7 (74S405) представляет собой дешифратор/демультиплексор 3 на 8.
При работе микросхемы в качестве дешифратора входы А0-А2 являются информационными, а входы E1-E3 стробирующими.
При работе микросхемы КР531ИД7 в качестве демультиплексора входы А1-А3 являются селектирующими и подача на них информационного кода позволяет сигналу проходить от информационного входа E3 к соответствующему выходу. При этом входы E1 и E2 являются стробирующими.
Все выходы дешифратора имеют инверсию т.е. активный уровень на выходе -низкий ("0").
|
|

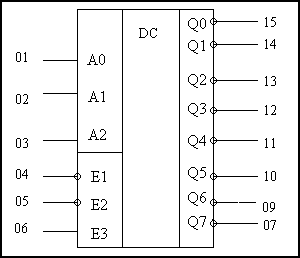

Условное обозначение м/с КР531ИД7 (74S405):
|
Основные параметры 74S405:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
|
|
Входной ток "0", не более:
|
-0,25мА
|
|
|
Входной ток "1", не более
|
0,01мА
|
|
| Ток потребления (статический) |
<70мА |
|
| Выходное напряжение высокого уровня |
>2,4В |
Iвых=1,5мА |
| Выходное напряжение низкого уровня: |
<0,4В
<0,8В |
Iвых=10мА
Iвых=40мА |
| Выходной ток короткого замыкания |
40..120мА |
|
| Время задержки распространения |
<18нс |
|
| Входной уровень "0" |
< 0,85В |
|
| Входной уровень "1" |
> 2,0В |
|
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
|
Корпус
|
238.16-1
(DIP-16)
|
|
|
Аналоги
|
SN74S138N
i8205
SAB8205P
|
|
Микросхема по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
