КМ555ЛИ6
| Периодические поставки | |
Сегодня, 00:41:23 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб |
|
|

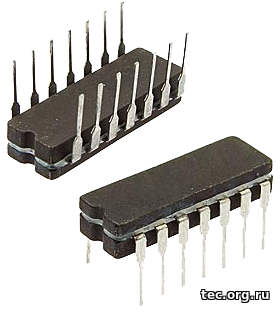

Микросхема КМ555ЛИ6 представляет собой 2 логических элементов 4И. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности элемента 4И:
| Входы |
Выход |
| X1 |
X2 |
X3 |
X4 |
Y |
| L |
X |
X |
X |
L |
| X |
L |
X |
X |
L |
| X |
X |
L |
X |
L |
| X |
X |
X |
L |
L |
| H |
H |
H |
H |
H |
L - низкий уровень (лог.0),
H - высокий уровень (лог.1),
X - произвольное состояние
|
|

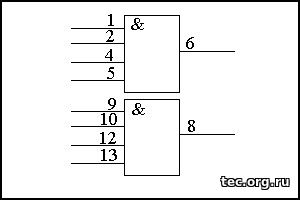

Расположение выводов Км555ЛИ6:
7 - Общий, 14 - Питание +5V. |
Технические характеристики Км555ЛИ6:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,75V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
0,36мА |
| Iвх.H |
|
|
20мкА |
Uвых.L при Iвых=4mA
при Iвых=8mA |
|
|
0,4V
0,5V |
| Uвых.H при Iвых=0,4mA |
2,7V |
|
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
8mA |
| Iпотр.(вых=L) |
|
|
4,4mA |
| Время задержки |
|
|
24mS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
2102.14-2 (cDIP-14) |
| Аналог |
74LS21
К555ЛИ6 |
|
|
|
|
Производитель: ВЗПП, г.Воронеж
|
ЦЕНА розничная: 20руб | от 10шт: 15руб | Код товара: 9404 |
|
