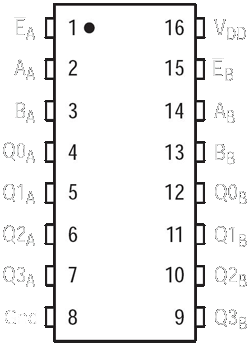

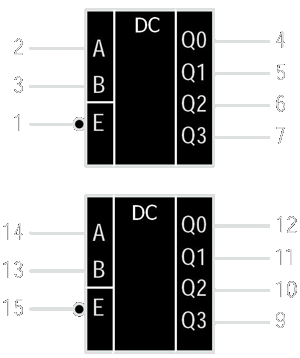

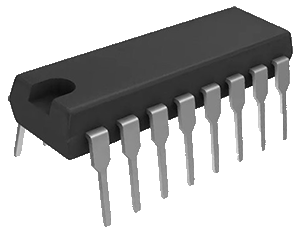

Условное обозначение микросхемы CD4555BE:
|
Микросхема CD4555 представляет собой двойной дешифратор двухразрядного двоичного кода в позиционный 4-разрядный код. Дешифраторы имеют инверсные входы разрешения (стробирования) E. При высоком уровне напряжения на этом входе работа соответствующего дешифратора запрещается и на всех его выходах будут логические нули.
Двоичный код подается на входы A-B (2º..2¹) микросхемы. Выходной сигнал лог."1" появляется на том выходе дешифратора, номер которого соответствует десятичному эквиваленту входного кода, на остальных выходах дешифратора при этом лог."0". Таким образом выходы дешифраторов являются прямыми.
Электрические параметры CD4555BE:
| Uпит.раб. |
Uвых.0 |
Uвых.1 |
Iвых.0/1 |
Iвх |
tзд.распр. |
Iпот. |
| 5В |
<0,5В
|
>4,5В |
0,51мА |
|
440нс |
|
| 10В |
<1,0В |
>1,0В |
1,3мА |
|
190нс |
|
| 15В |
<1,5В |
>13,5В |
3,4мА |
<100мкА |
140нс |
<100мкА |
|
