Более подробные характеристики диодного моста KBK25M с графиками его работы Вы можете получить скачав файл документации ниже (Datasheet на английском языке).

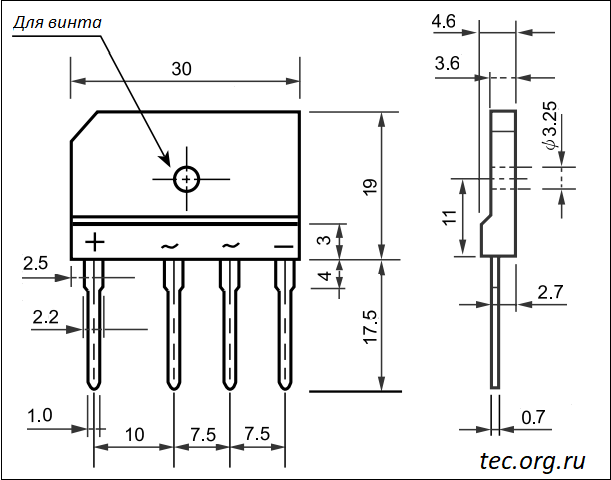

Примечание: Размеры корпуса моста KBK25 указаны в миллиметрах округленно. Более подробный чертеж с допусками смотрите в файле документации.
|

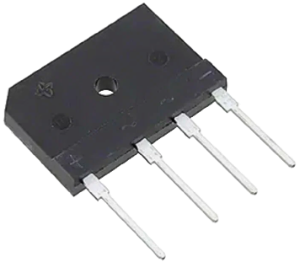

KBK25M - диодный мост 25А 1000В в пластиковом корпусе с гибкими проволочными выводами для установки на печатную плату.
Мост KBK25M применяется для выпрямления токов промышленной частоты 50/60Гц.
При работе диодный мост KBK25M должен быть установлен на теплоотвод (радиатор) для обеспечения необходимого теплового режима.
Характеристики диодного моста KBK25M:
|
Iпрям.пост.(max)
|
25A
(tкорп.<50..75°C)*
|
|
Uобр.пост.(max)
|
1000V
|
|
Uобр.пиков.повтор.(max)
|
1000V
|
|
Uвх.перем.(max)
|
700V
(действующее)
|
|
Uпрям.пад.
|
<1,1V
(на одном диоде)
|
Обратный ток (не более)
при +25°С
при +100°С |
10µA
500µA |
| Типовая ёмкость |
85pF |
|
Диапазон рабочих температур
|
-55..+150°С
|
|
Аналоги
|
KBU25M
GBU25M |
|
