СП3-30А / СП3-30В
| Периодические поставки | |
01.03.2026, 01:05:29 |
| ЦЕНА розничная: 60руб | от 10шт: 50руб |
|
|
СП3-30А, СП3-30В - Резисторы регулировочные однооборотные с круговым перемещением подвижной системы предназначены для работы в цепях постоянного и переменного тока, для навесного монтажа.
Основные параметры СП3-30А, СП3-30В:
|
Мощность
|
0,125Вт (для В)
0,25Вт (для А)
|
|
Рабочее напряжение
|
до 200В
|
|
Допуск сопротивления
|
20%, 30%
|
|
Вал
|
ВС2, ВС3
|
| Диаметр вала |
Ø6мм |
|
Функциональная характеристика
|
А (линейная)
В |
| Диапазон температур |
-45..+40ºС |
Чертёж переменного резистора СП3-30а:
L=20mm, 32mm
|
Ассортимент потенциометров СП3-30 в наличии:
| Тип |
Сопротивление |
Допуск |
Мощность |
Характеристика |
Вал |
Код товара |
| СП3-30А |
6,8Ком |
20% |
0,125Вт |
В |
ВС3-32 |
7053 |
| СП3-30А |
10Ком |
20% |
0,125Вт |
В |
ВС3-32 |
9427 |
| СП3-30А |
15Ком |
20% |
0,25Вт |
А |
ВС3-32 |
9428 |
| СП3-30А |
22Ком |
20% |
0,25Вт |
А |
ВС3-32 |
9429 |
| СП3-30А |
47Ком |
20% |
0,25Вт |
А |
ВС3-32 |
9430 |
| СП3-30А |
1,0мом |
30% |
0,25Вт |
А |
ВС3-30 |
9431 |
| СП3-30В |
10Ком |
20% |
0,125Вт |
В |
ВС3-32-8 |
9432 |
| СП3-30В |
47Ком |
20% |
0,125Вт |
В |
ВС3-20 |
9433 |
| СП3-30В |
100Ком |
20% |
0,125Вт |
В |
ВС2-20 |
9434 |
| СП3-30В |
150Ком |
20% |
0,125Вт |
В |
ВС2-20 |
9435 |
| СП3-30В |
150Ком |
20% |
0,125Вт |
В |
ВС3-32 |
9436 |
| СП3-30В |
220Ком |
20% |
0,125Вт |
В |
ВС3-32 |
9437 |
| СП3-30В |
330 Ком |
20% |
0,125Вт |
В |
ВС3-32 |
9438 |
| СП3-30В |
470Ком |
30% |
0,125Вт |
В |
ВС3-32 |
9441 |
| СП3-30В |
1,0мом |
30% |
0,125Вт |
В |
ВС3-32-8 |
|
|
Кривая(характеристика):
- А - линейная
- В - обратно-логарифмическая
- (обозначения отечественных и импортных потенциометров не совпадают - не путать!)
|
Тип вала(по ГОСТ 4907-81)
- ВС2 - шлиц
- ВС3 - лыска
- далее указывается длина вала (L - от корпуса потенциометра
- третья цифра (опционально) - длина лыски
|

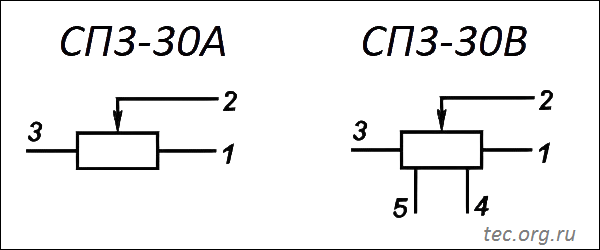

Схема и условное обозначение потенциометров СП3-30А и СП3-30В:
СП3-30В - потенциометры с отводами. Обычно используются в звуковой аппаратуре для тонкомпенсации. |
 |
|
|
|
Производитель: ИР
|
