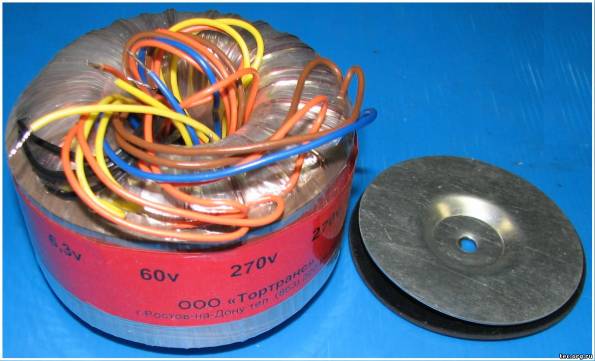

Тор-ТАН-41С - трансформатор тороидальный анодно-накальный (ТАН) для питания ламповых усилителей.
Трансформатор имеет экран между первичной и вторичными обмотками, а также внешний защитный экран из стальной ленты.
Установочные параметры трансформатора:
|
Напряжение
|
Ток
|
| Сердечник |
|
| Габариты трансформатора |
Ø110 h=60mm |
|
|
Параметры обмоток трансформатора Тор-ТАН-41С:
|
Напряжение
|
Ток |
Цвет выводов |
Витков |
Диаметр провода |
Назначение
|
|
220V
|
|
Коричневый |
880
|
0,63mm |
Первичная
|
| Э |
|
Синий |
один слой |
|
Экран |
|
270V
|
0,25А |
Оранжевый |
1080 |
0,315mm |
Анодная
|
|
270V
|
0,25А |
Оранжевый |
1080 |
0,315mm |
Анодная
|
|
60V
|
0,25А |
Жёлтый |
240 |
0,315mm |
Смещение
|
|
6,3V
|
3А |
Чёрный |
27 |
1,25 |
Накальная
|
|
6,3V
|
3А |
Чёрный |
27 |
1,25 |
Накальная
|
Изоляция обмоток выполнена плёнкой ПЭТ-Э.
|
 |
|
|
|
|
Производитель: Санкт-Петербург
|
