Корпус: DIP-14
|
Микросхема КР1533ИП5 представляет собой 9-разрядный сумматор по модулю 2, используемый как схема контроля чётности в устройствах передачи данных. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица функционирования м/с КР1533ИП5:
| Сумма сигналов высокого уровня по входам I0-I8 |
Выходы |
| FE |
F0 |
| Четная |
H |
L |
| Нечетная |
L |
H |
L - низкий уровень (лог.0),
H - высокий уровень (лог.1)
|
|

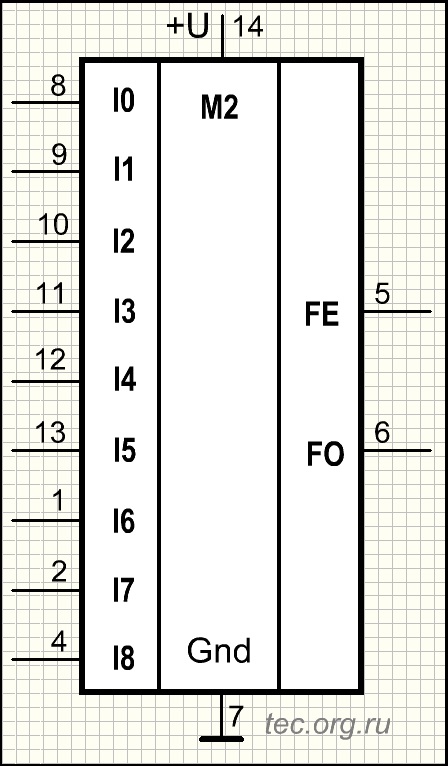

Условное обозначение КР1533ИП5:
7 - Общий. 14 - Питание +5V. |
Технические характеристики КР1533ИП5:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,75V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
0,2мА |
| Iвх.H |
|
|
20мкА |
| Uвых.L при Iвых=4mA |
|
0,2V |
0,4V |
| Uвых.H при Iвых=0,4mA |
2,5V |
3,4V |
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
4mA |
| Iпотр. |
|
|
20mA |
| Время задержки |
|
|
40/45nS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
201.14-1 (DIP-14) |
| Аналог |
74ALS280 |
|
