Микросхема Км155ЛИ1 представляет собой 4 логических элементов 2И. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности элемента 2И:
| Входы |
Выход |
| X1 |
X2 |
Y |
| L |
L |
L |
| L |
H |
L |
| H |
L |
L |
| H |
H |
H |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
|
|

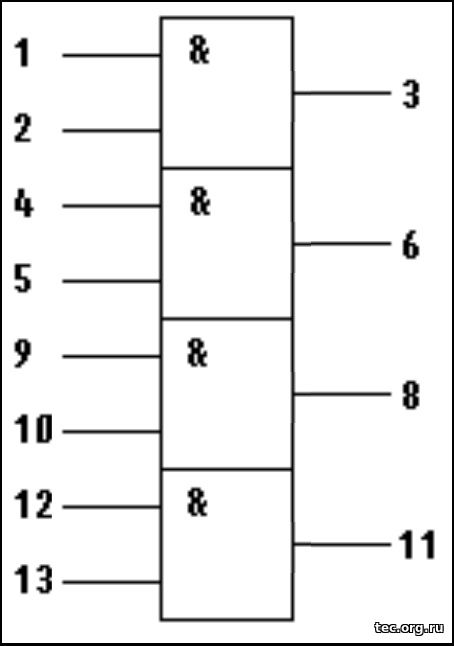

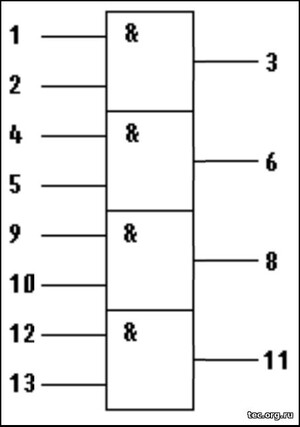

Расположение выводов Км155ЛИ1:
7 - Общий, 14 - Питание +5V. |
Технические характеристики КМ155ЛИ1:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,25V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
1,6мА |
| Iвх.H |
|
|
40мкА |
| Uвых.L при Iвых=16mA |
|
0,2V |
0,4V |
| Uвых.H при Iвых=0,4mA |
2,4V |
3,4V |
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
16mA |
| Iпотр.(вых=L) |
|
11-20mA |
33mA |
| Время задержки |
|
|
27nS |
| Диапазон температур |
-10°С |
|
+85°С |

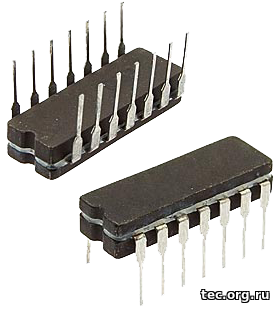

| Корпус |
201.14-8
Ceramic DIP-14 |
| Аналог |
SN7408N
К155ЛИ1 |
|
