КР1533ИП6
| |
Сегодня, 10:19:04 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 16руб |
|
Корпус: DIP-20
|
Микросхема КР1533ИП6 представляет собой четырёхразрядный инвертирующий двунаправленный шинный приемо-передатчик, с возможностью перевода входов/выходов в высокоимпедансное состояние.
Входы/выходы A0-A3 и B0-B3 равноправны. Направление передачи задается логическими уровнями на входах управления EA и EB (см. таблицу). Возможен перевод всех входов и выходов в высокоимпедансное состояние.
|
|
Логическая таблица м/с КР1533ИП6
|
Управление
|
Выходы
|
|
__
EA
|
AB |
An
|
Bn
|
|
0
|
0
|
_
A=B
|
вход
|
| 1 |
1 |
вход |
_
B=A |
| 1 |
0 |
_ _
A=B, B=A *
|
| 0 |
1 |
Z
|
Z
|
|
Основные характеристики КР1533ИП6:
|
Напряжение питания (Vcc)
|
+5В ±10%
|
| Выходное напряжение лог.0 |
<0,4В |
| Выходное напряжение лог.1 |
>2,4В |
| Выходной ток, не менее |
30мА |
| Ток потребления, max |
23мА |
| Входной ток (1/0) |
20/-200мкА |
| Выходной ток в Z-состоянии |
< 20мкА |
| Типовая задержка |
10-33нс |
|
Рабочий диапазон температур
|
-10..+70oC
|
|
Корпус
|
DIP-20
|
|
Импортный аналог
|
74ALS242
|
|
|

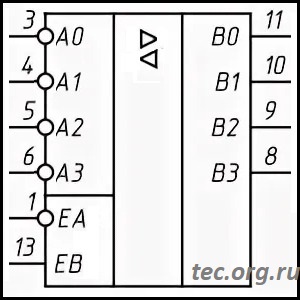

Условное обозначение м/с КР1533ИП6:
|
Микросхема по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Выходы микросхемы КР1533ИП6 умощнены по сравнению со стандартными микросхемами этой серии, что позволяет ей работать на ёмкостную (до 200пФ) и относительно низкоомную нагрузку. Микросхема применяется в системах с магистральной организацией обмена информацией.
|
|
Функциональная схема микросхемы КР1533ИП6 :
|
|
|
|
Производитель: "Интеграл", г.Минск
|
