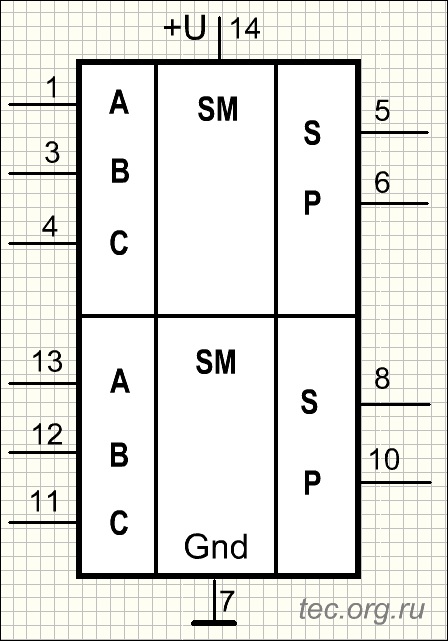

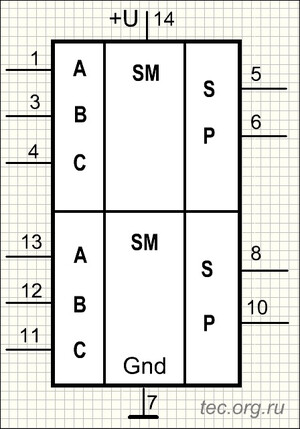

Условное обозначение м/с 74LS183:
|
Назначение выводов 74LS183:
| MIN |
NOM |
MAX |
| 1 |
A |
Вход операнда A 1 |
| 2 |
- |
- |
| 3 |
B |
Вход операнда B 1 |
| 4 |
С |
Вход переноса 1 |
| 5 |
P |
Выход переноса 1 |
| 6 |
S |
Сумма 1 |
| 7 |
Gnd |
Общий |
| 8 |
S |
Сумма 2 |
| 9 |
- |
- |
| 10 |
P |
Выход переноса 2 |
| 11 |
C |
Вход переноса 2 |
| 12 |
B |
Вход операнда B 2 |
| 13 |
A |
Вход операнда A 2 |
| 14 |
+U |
Питание (+5V) |
|
Микросхема 74LS183 (к555ИМ5) содержит два независимых одноразрядных полных двоичных сумматора.
Каждый сумматор осуществляет операцию сложения в двоичной системе исчисления и имеет входы операндов A и B и переноcа C, выходы суммы S и переноса P.
Логика работы отражена в таблице ниже.
|
|
|
Таблица истинности м/с 74LS183:
| Входы |
Выходы |
| C |
B |
A |
S |
P |
| L |
L |
L |
L |
L |
| L |
L |
H |
H |
L |
| L |
H |
L |
H |
L |
| L |
H |
H |
L |
H |
| H |
L |
L |
H |
L |
| H |
L |
H |
L |
H |
| H |
H |
L |
L |
H |
| H |
H |
H |
H |
H |
L - низкий уровень (лог.0),
H - высокий уровень (лог.1)
Более подробные параметры микросхемы SN74LS183N Вы можете получить скачав файл документации ниже (Datasheet на английском языке).
|
Технические характеристики 74LS183:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,25V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
1,2мА |
| Iвх.H |
|
|
60мкА |
Uвых.L при Iвых=4mA
при Iвых=8mA |
|
0,25V |
0,4V
0,5V |
| Uвых.H при Iвых=0,4mA |
2,4V |
3,4V |
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
8mA |
| Iпотр. |
|
|
17mA |
| Время задержки |
|
|
15-23nS |
| Диапазон температур |
0°С |
|
+70°С |
| Корпус |
DIP-14 |
| Аналог |
К555ИМ5 |
|
