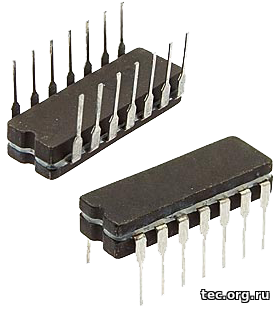

 Корпус: сDIP-14
|
Микросхема КМ155ЛА2 представляет собой логический элемент 8И-НЕ. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности 8И-НЕ:
| Входы |
Выход |
| X1 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
X8 |
Y1 |
| H |
H |
H |
H |
H |
H |
H |
H |
L |
| L |
X |
X |
X |
X |
X |
X |
X |
H |
| X |
L |
X |
X |
X |
X |
X |
X |
H |
| X |
X |
L |
X |
X |
X |
X |
X |
H |
| X |
X |
X |
L |
X |
X |
X |
X |
H |
| X |
X |
X |
X |
L |
X |
X |
X |
H |
| X |
X |
X |
X |
X |
L |
X |
X |
H |
| X |
X |
X |
X |
X |
X |
L |
X |
H |
| X |
X |
X |
X |
X |
X |
X |
L |
H |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
X - произвольное состояние
|
|

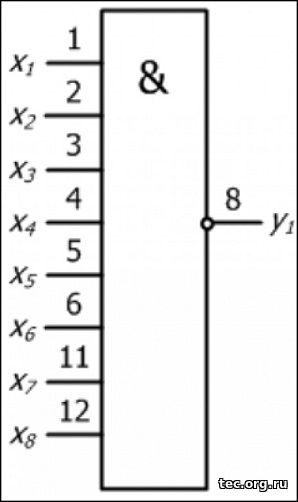

Условное обозначение К155ЛА2 (КМ155ЛА2):
7 - Общий. 14 - Питание +5V. |
Технические характеристики КМ155ЛА2:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,75V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
1,6мА |
| Iвх.H |
|
|
40мкА |
| Uвых.L при Iвых=16mA |
|
0,2V |
0,4V |
| Uвых.H при Iвых=0,4mA |
2,4V |
3,4V |
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
16mA |
| Iпотр.(вых=L) |
|
|
6mA |
| Время задержки |
|
|
22nS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
201.14-8 (CDIP-14) |
| Аналог |
sn7430N
К155ЛА2 |
|
