К555КП12
| Периодические поставки | |
Сегодня, 01:08:25 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб |
|

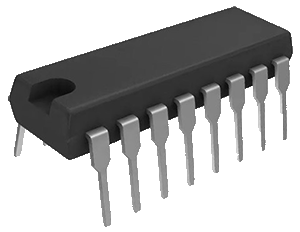

Корпус: DIP-16
|
Микросхема К555КП12 представляет собой двухразрядный мультиплексор 4 в 1 с тремя состояниями на выходе.
За исключением возможности перевода выходов в высокоимпедансное состояние, данный мультиплексор подобен микросхеме К555КП2.
|
|

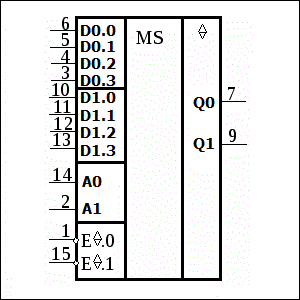

Условное обозначение м/с К555КП12:
|
Назначение выводов К555КП12:
| 01 |
E0 |
Разрешение выхода |
| 02 |
A1 |
Адресный вход |
| 03 |
D0.3 |
Информационные входы |
| 04 |
D0.2 |
| 05 |
D0.1 |
| 06 |
D0.0 |
| 07 |
Q0 |
Выход |
| 08 |
GND |
Общий вывод |
| 09 |
Q1 |
Выход |
| 10 |
D1.0 |
Информационные входы |
| 11 |
D1.1 |
| 12 |
D1.2 |
| 13 |
D1.3 |
| 14 |
A0 |
Адресный вход |
| 15 |
E1 |
Разрешение выхода |
| 16 |
+Vcc |
Плюс питания 5В |
|
Режимы работы микросхемы К555КП12:
|
Микросхема К555КП12 представляет собой двухканальный (двухразрядный) селектор-мультиплексор 1 из 4 с тремя состояниями на выходах. Мультиплексоры имеют общие адресные входы и раздельные входы управления высокоимпедансным состоянием выхода (входы разрешения).
Двоичный адрес на входах A0,A1 определяет номера входов Dx.0..Dx.3, с которых на выходы Q мультиплексоров будет подаваться информация.
Высокий уровень сигнала на входе E0 или E1 переводит соответствующий выход в высокоимпедансное состояние.
|
|
|
Таблица работы м/с К555КП12
| Входы |
Выход |
|
__
E0
|
__
E1 |
A0
|
A1
|
Q0 |
Q1 |
| 1 |
X |
X |
X |
Z |
|
| X |
1 |
X |
X |
|
Z |
| 0 |
0 |
0 |
0 |
D0.0 |
D1.0 |
| 0 |
0 |
0 |
1 |
D0.1 |
D1.1 |
| 0 |
0 |
1 |
0 |
D0.2 |
D1.2 |
| 0 |
0 |
1 |
1 |
D0.3 |
D1.3 |
-
0 - низкий уровень
-
1 - высокий уровень
-
X - любое состояние
- Z - высокоимпедансное состояние
|
Основные параметры К555КП12:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Входной ток ("0"), не более |
0,4мА |
| Входной ток ("1"), не более |
20/40мкА |
| Ток потребления (статический), max |
13,6мА |
| Нагрузочная способность |
10 входов ТТЛ
(К555)
|
| Выходной уровень "0" |
< 0,5В |
| Выходной уровень "1" |
> 2,5В |
| Выходной ток лог."0" |
24мА |
| Выходной ток лог."1" |
2,6мА |
| Время задержки распространения |
18-41нс |
| Выходной ток в Z-состоянии |
<20мкА |
| Длительность фронта/спада "С" |
<1мкс |
| Ёмкость нагрузки максимальная |
500пФ |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
DIP-16
|
|
Импортный аналог
|
74LS253
|
|
|
|
|
Производитель: "Светлана", СПб
|
