ГТ346А - Транзисторы германиевые эпитаксиально-планарные структуры p-n-p усилительные с нормированным коэффициентом шума. Предназначены для применения в усилителях промежуточной и высокой частот.

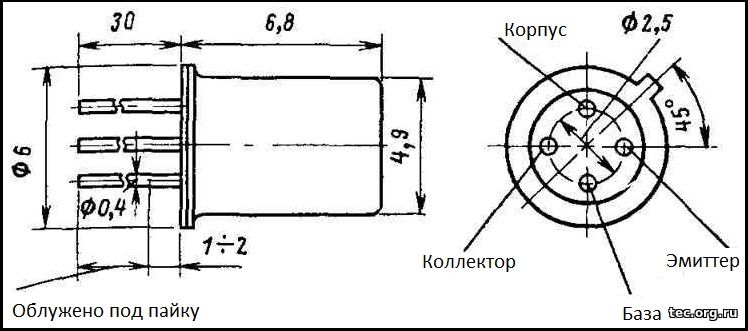

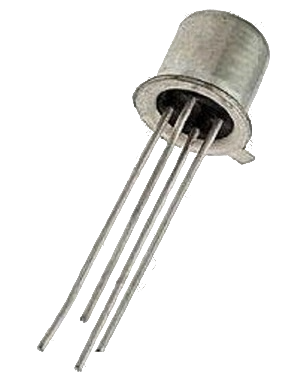

Выпускаются в металлостеклянном корпусе с гибкими выводами. Выводы эмиттера, базы и коллектора электрически изолированы от корпуса транзистора. Корпус транзистора электрически соединен с четвертым выводом и может быть использован в качестве экрана.
Основные параметры транзистора ГТ346А:
| Структура |
P-N-P |
| Uк-э.макс. |
15В
|
| Uк-б.макс. |
20В |
| Iк.макс. (постоянный) |
10мА |
| Pк.макс. |
50мВт |
Iк.обр., не более (при t=+25°C)
То же при t=+55°C |
10мкА
100мкА |
| h21э |
10..150 |
| fгр., не менее |
550МГц |
| Uк-э.нас, не более |
0,3В |
| Ск |
1,3пФ |
| Кш (коэффициент шума) |
8дБ |
| Масса |
0,6г |
| Температурный диапазон |
-40..+55°C |
|
