Паскаль-1750 | Розничная цена: 5000 руб.
Управляйте двумя домофонами не подходя к двери с телефона (радиотелефона) или через мини-АТС!


Зачастую встречается ситуация, когда в помещении установлены две домофонные системы. Например один домофон на двери подъезда, а другой на этаже или на входной двери офиса. Данное устройство "Паскаль-1750" позволяет управлять двумя домофонами с одного телефонного аппарата, а кроме того управлять дополнительным исполнительным устройством (например электрозамком).

При этом один домофон должен быть COMMAX или совместимым с ним, а второй - координатно-матричного типа (VIZIT, ЦИФРАЛ, МЕТАКОМ, ЭЛТИС).



Абонентский Блок «ПАСКАЛЬ 1750» (далее по тексту – Изделие) предназначен для работы в качестве устройства сопряжения мало/многоабонентных координатных двухпроводных домофонных систем, а также Commax-совместимых видеодомофонных систем, городской телефонной линии с квартирными телефонными аппаратами и мини-АТС.

Адаптер "Паскаль-1750"  допускает работу как с одной домофонной системой, так и с двумя РАЗЛИЧНЫМИ одновременно.

Со стороны Commax-совместимой домофонной системы данный адаптер работает в качестве основного (квартирного) переговорного устройства, вместо монитора типа DPV-4HP (основной вариант включения). При этом видеосигнал для внешних устройств видеоконтроля (мониторов, телевизоров) выводится непосредственно с видеопанели. В качестве вызывной аудио/видеопанели может использоваться устройство типа AVC-305, и ему подобные. Допускается работа адаптера "Паскаль-1750" в качестве дополнительной переговорной трубки при использовании монитора типа DPV-4HP, или аналогичных, как основного.

Со стороны коммутатора (блока вызова) координатно-матричной домофонной системы адаптер "Паскаль-1750" имитирует работу стандартной домофонной переговорной трубки (УКП-8, УКП-12).

Cо стороны городской телефонной станции (ГАТС) "Паскаль-1750" имеет сквозной тракт до оконечного абонентского устройства (телефонного аппарата).

Адаптер "Паскаль-1750" совместим с координатно-матричными системами ВИЗИТ, ЦИФРАЛ, МЕТАКОМ, ЭЛТИС и аналогичными. Работоспособность устройства совместно с данной конкретной, установленной у абонента системой определяется на месте (эксперементально). Качество и устойчивость работы адаптера может гарантироваться только при правильно настроенных компараторах и противоместной (дифференциальной) схемы блоков вызова (коммутатора) домофонных систем.

В качестве телефонных аппаратов могут использоваться любые абонентские устройства, – радиотелефоны, факсы, автоответчики, малые учрежденческие АТС и др. Для управления работой адаптера "Паскаль-1750" применяемые телефонные аппараты должны иметь возможность тонального набора номера в коде DTMF.

Устройство питается от сети переменного тока 220В, и без подключения к ней не работоспособно; в этом случае адаптер не оказывает никакого влияния на телефонные аппараты, телефонную линию и на домофонные системы (все телефонные аппараты и домофоны работают в штатном режиме).

При разговоре с посетителем по домофону, а также при поступлении вызова со стороны домофонов в режиме городской линии, адаптер "Паскаль-1750" не занимает телефонную линию, и исходящие/входящие вызовы со стороны/в сторону ГАТС возможны с ТА, подключенных до адаптера (см.схему включения).

Адаптер "Паскаль-1750" может использоваться без подключения к городской телефонной сети, при этом подключенные к адаптеру телефонные аппараты будут работать только в режиме управления домофоном.


Электрические параметры адаптера "Паскаль-1750":
Напряжение питания 15VDC*
Потребляемая мощность, не более 4,5W
Падение напряжения на Изделии в телефонной линии, при разговоре с абонентом ГАТС, не более 5V
Ток телефонного аппарата при разговоре по домофону 25±5mA
Амплитудное значение напряжения сигнала ВЫЗОВ, на нагрузке 1мкФ 1Ком,
при вызове со стороны домофона, не менее
80V
Частота синусоидального напряжения ВЫЗОВА, при вызове со стороны домофона 25±5Hz
Максимальное напряжение на клемме «К» 30V
Максимальный ток через клемму «К» 0,9A
Затухание полезного сигнала, между клеммами «ТА» и «AUDIO», не более 6dB

* Адаптер питания от сети 220V в комплект поставки не входит и поставляется отдельно.
  • Напряжение постоянного тока на клеммах «ТА», форма и частоты сигнала ВЫЗОВ при вызове со стороны/в сторону ГАТС определяется типом телефонной станции и не зависит от Изделия.
  • Допускается работа с любыми не спаренными телефонными линиями, имеющими напряжения при незанятости абонента свыше 24 Вольт постоянного тока.
  • Работа на спаренной через диодный блокиратор линии не гарантируется, на линиях с ТРЁХРОВОДНЫМИ блоками АВУ не возможна.

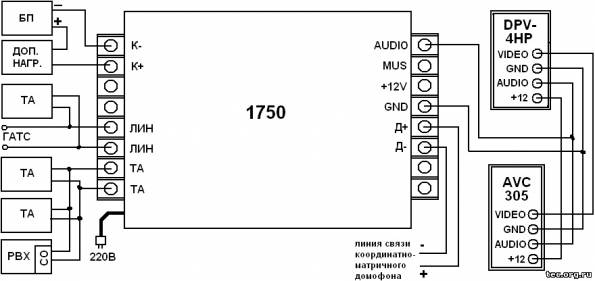

Подключение адаптера "Паскаль-1750" без штатного монитора:
(для вывода видеосигнала используется отдельный монитор или телевизор)

Подключение адаптера "Паскаль-1750" совместно со штатным монитором DPV-4HP:


Коды управления адаптером ПАСКАЛЬ-1750 (клавиши ТА):
  •  «*» – переключение в режим управления домофоном (вызов консъержа, переход на разговор с посетителем);
  •  «#» – отбой домофона, возврат в режим городской линии (исходное состояние), возврат к разговору с абонентом ГАТС;

  • «0» – открытие двери посетителю (подача сигнала открытия на блок вызова);

  • «8» – переключение активных каналов (домофонных систем).

  • «9» – включение дополнительного исполнительного устройства (нагрузки) - клеммы "К".

(Телефонный аппарат должен быть включен в режим тонального набора номера (DTMF) постоянно (для телефонных линий с тональным набором) либо временно (для линий с импульсным набором). Временное переключение ТА в режим тонального набора обычно осуществлятся клавишей "*").


Более подробно логика работы адаптера "ПАСКАЛЬ-1570" описана в инструкции.



[ Скачать инструкцию (329.6Kb)]
Производитель: Паскаль-Электрик, СПб
Просмотров: 2736 | Загрузок: 661
Розничная цена: 5000 руб.Код товара: 3092
