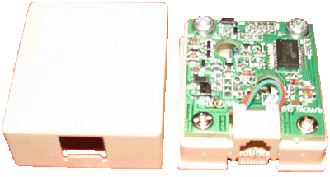

Паскаль-1510 - адаптер "Домофон-мини-АТС" | Розничная цена: 1800 руб.
Адаптер "Домофон - внутренний порт мини-АТС"


Технические характеристики "Паскаль-1510":



Напряжение линии малой АТС 20-48В
Ток потребления от линии АТС, в дежурном режиме <0,2мА
Ток потребления от линии АТС, в разговорном режиме <8мА
Затухание полезного сигнала <6дБ
Напряжение домофонной системы в дежурном режиме на клеммах «Д» >3В

Абонентский Блок «ПАСКАЛЬ 1510» предназначен для работы в качестве устройства сопряжения мало- и много-абонентных двухпроводных аудиодомофонных систем, с координатной адресацией абонентов (ЦИФРАЛ, ВИЗИТ, МЕТАКОМ, ЭЛТИС), с учрежденческими малыми АТС (мини-АТС).

Со стороны коммутатора домофонной системы "Паскаль-1510" имитирует работу домофонной переговорной трубки (УКП-8 – УКП-12), со стороны малой АТС – оконечное абонентское устройство («виртуальный» телефонный аппарат (ТА), порт FXO).

В качестве учрежденческих малых АТС могут использоваться любые типы станций, с аналоговыми внутренними портами и возможностью программирования необходимых для работы адаптера "Паскаль-1510" функций (режим "Прямой вызов").

Для управления работой адаптера "Паскаль-1510", телефонные аппараты, подключаемые к малой АТС, должны иметь возможность тонального набора номера (DTMF).

"Паскаль-1510" питается от телефонной и домофонной линий, и не работоспособен без подключения к малой АТС.

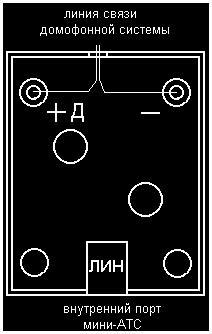

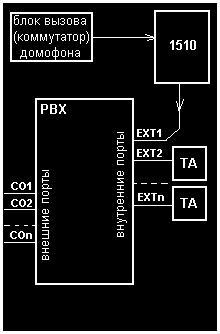

Схема подключения Паскаль-1510


Изделие "Паскаль-1510" проверялось с одно и многоабонентскими домофонами "Цифрал", "Визит", "Метаком", "Элтис".

Обращаем Ваше внимание, что под блоком вызова домофона понимается устройство, имеющее собственное питание, подключение дверного замка и т.п. В случае многоабонентского домофона - это коммутатор.

Изделие не совместимо с домофонами "COMMAX" - для этих домофонов применяются другие модели адаптеров: ПАСКАЛЬ-1630 и ПАСКАЛЬ-1680.

Внимание! Начало разговора с домофоном по нажатию клавиши "*", окончание разговора (отбой домофона) по нажатию клавиши "#".


[ Скачать инструкцию (134.9Kb)]
Производитель: ООО "Паскаль-Электрик", СПб
Просмотров: 9976 | Загрузок: 1417
Розничная цена: 1800 руб.Код товара: 46
