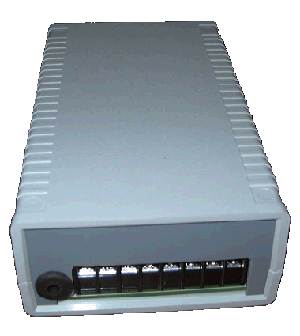

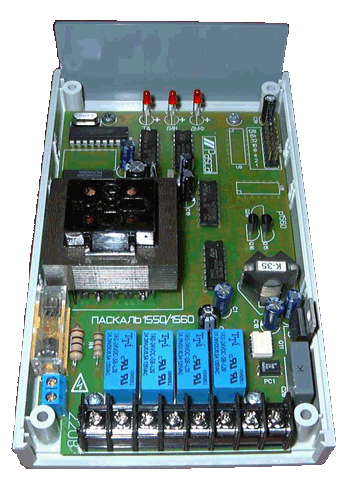

ПАСКАЛЬ-1540 - адаптер домофона | Розничная цена: (на заказ) руб.
Управляйте двумя домофонами не подходя к двери с телефона (радиотелефона) или через мини-АТС !

Зачастую встречается ситуация, когда в помещении установлены две домофонные системы. Например один домофон на двери подъезда, а другой на этаже или на входной двери офиса. Данное устройство "Паскаль-1540" позволяет управлять двумя домофонами с одного телефонного аппарата, а кроме того управлять дополнительным исполнительным устройством (например электрозамком).

При этом оба домофона должны быть  координатно-матричного типа (VIZIT, ЦИФРАЛ, МЕТАКОМ, ЭЛТИС).



Основные преимущества адаптера "Паскаль-1540" перед более простым адаптером "Паскаль-1560" :
  • Свободная телефонная линия при разговоре с домофоном;
  • Возможность работы на низковольтных линиях с напряжением от 24В;
  • Более мощный вызывной сигнал на телефон.

Адаптер домофона «ПАСКАЛЬ 1540» (старое название "Паскаль-1550-2") предназначен для работы в качестве устройства сопряжения мало/многоабонентных координатных двухпроводных домофонных систем, городской телефонной линии, и квартирных телефонных аппаратов.

Адаптер "Паскаль-1540" допускает работу как с одной домофонной системой, так и с двумя одновременно.

Со стороны коммутатора домофонной системы адаптер имитирует работу стандартной домофонной переговорной трубки (УКП-8, УКП-12) со стороны городской телефонной станции (ГАТС) – оконечного абонентского устройства (телефонного аппарата).  Адаптер "Паскаль-1540" совместим с координатно-матричными системами ВИЗИТ, ЦИФРАЛ, МЕТАКОМ, ЭЛТИС и аналогичными. Работоспособность устройства совместно с данной конкретной, установленной у абонента системой определяется на месте (эксперементально). Качество и устойчивость работы адаптера домофона может гарантироваться только при правильно настроенных компараторах и противоместной (дифференциальной) схемы блоков вызова (коммутатора) домофонных систем.

В качестве телефонных аппаратов могут использоваться любые абонентские устройства, – радиотелефоны, факсы, автоответчики, малые учрежденческие АТС и др. Для управления работой адаптера "Паскаль-1540" применяемые телефонные аппараты должны иметь возможность тонального набора номера в коде DTMF.

Устройство питается от сети переменного тока 220В, и без подключения к ней не работоспособно; в этом случае адаптер не оказывает никакого влияния на телефонные аппараты, телефонную линию и на домофонные системы (все телефонные аппараты и домофоны работают в штатном режиме).

При разговоре с посетителем по домофону, а также при поступлении вызова со стороны домофонов в режиме городской линии, адаптер "Паскаль-1540" не занимает телефонную линию, и исходящие/входящие вызовы со стороны/в сторону ГАТС возможны с ТА, подключенных до адаптера (см.схему включения).

Адаптер "Паскаль-1540" может использоваться без подключения к городской телефонной сети, при этом подключенные к адаптеру телефонные аппараты будут работать только в режиме управления домофоном.


Электрические параметры адаптера "Паскаль-1540":
Напряжение питания сети переменного тока 160-240V
Потребляемая мощность, не более 4,5W
Падение напряжения на Изделии в телефонной линии, при разговоре с абонентом ГАТС, не более 5V
Ток телефонного аппарата при разговоре по домофону 25±5mA
Амплитудное значение напряжения сигнала ВЫЗОВ, на нагрузке 1мкФ 1Ком,
при вызове со стороны домофона, не менее
80V
Частота синусоидального напряжения ВЫЗОВА, при вызове со стороны домофона 25±5Hz
Максимальное напряжение на клемме «К» 50V
Максимальный ток через клемму «К» 0,8A
Затухание полезного сигнала, между клеммами «ТА» и «TA», не более 6dB
  • Напряжение постоянного тока на клеммах «ТА», форма и частоты сигнала ВЫЗОВ при вызове со стороны/в сторону ГАТС определяется типом телефонной станции и не зависит от данного адаптера.
  • Допускается работа с любыми не спаренными телефонными линиями, имеющими напряжения при незанятости абонента свыше 24 Вольт постоянного тока.
  • Работа на спаренной через диодный блокиратор линии не гарантируется, на уплотнённой посредством ТРЁХПРОВОДНЫХ блоков АВУ не возможна.

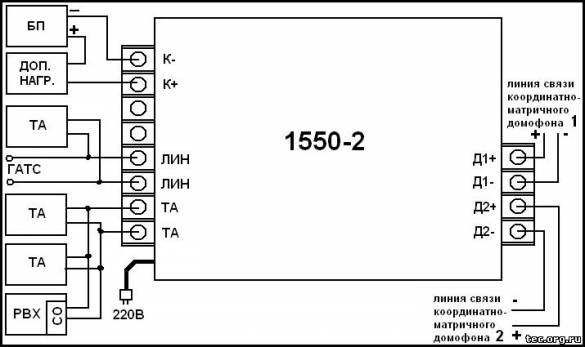

Основная схема подключения адаптера "Паскаль-1540":

Коды управления адаптером ПАСКАЛЬ-1540 (клавиши ТА):
  •  «*» – переключение в режим управления домофоном (вызов консъержа, переход на разговор с посетителем);
  •  «#» – отбой домофона, возврат в режим городской линии (исходное состояние), возврат к разговору с абонентом ГАТС;

  • «0» – открытие двери посетителю (подача сигнала открытия на блок вызова);

  • «8» – переключение активных каналов (домофонных систем).

  • «9» – включение дополнительного исполнительного устройства (нагрузки) - клеммы "К".

(Телефонный аппарат должен быть включен в режим тонального набора номера (DTMF) постоянно (для телефонных линий с тональным набором) либо временно (для линий с импульсным набором). Временное переключение ТА в режим тонального набора обычно осуществлятся клавишей "*").


Обращаем Ваше внимание, что под блоком вызова домофона понимается устройство, имеющее собственное питание, подключение дверного замка и т.п. В случае многоабонентского домофона - это коммутатор.

Более подробно логика работы адаптера "ПАСКАЛЬ-1540" описана в инструкции.



[ Скачать инструкцию (210.5Kb)]
Производитель: ООО "Паскаль-Электрик", СПб
