M-VINIL-CORRECTOR-Mono (PCB)
Периодические поставки | 14.02.2016, 14:17:33
ЦЕНА розничная: 500руб

(нажмите для увеличения)

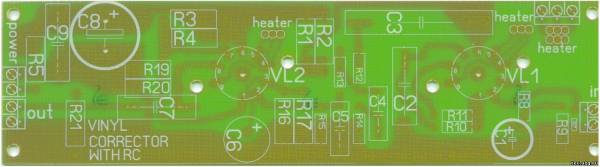

Печатная плата для сборки лампового фонокорректора для винил-проигрывателя. Реплика схемы фирмы AudioNote. Схема рассчитана на радиолюбителя средней квалификации, имеющего начальный опыт сборки ламповых конструкций.

  • Используются лампы: 6Н2П (12AX7 или ECC83), в оригинале 6072WA
  • На одной плате разведена схема одного канала корректора (для стерео варианта потребуются две платы)
  • Размеры платы: 200х55мм

Со схемой усилителя Вы можете ознакомиться в файле документации ниже.

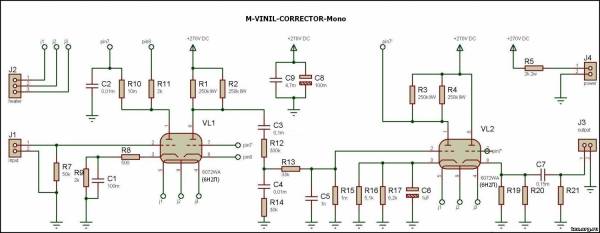

Схема сборки платы фонокорректора M-VINIL-CORRECTOR-Mono :
(нажмите для увеличения)


Мы можем также предложить Вам для этой схемы:
  • Радиолампы: 12AX7, 6Н2П(-ЕВ)
  • Панельки для них: ПЛ9-1кд-55, ПЛК9-0П, ПЛК9-2П
  • Сетевой анодно-накальный тороидальный трансформатор
  • Плату или набор для сборки блока питания (?).
  • Резисторы, конденсаторы можете подобрать при покупке на месте из нашего ассортимента...
  • Комплект деталей для сборки данной конструкции может быть подобран для Вас по предварительному заказу.
Рекомендации по сборке фонокорректора:
  • Фонокоректор рекомендуется собирать в  стальном (экранирующем) корпусе.
  • Необходимо иметь источник хорошо сглаженного либо стабилизированного анодного питания (применяйте дроссельные или электронные фильтры - например PWR-E-Filter).
  • Цепи накала ламп следует питать постоянным током, желательно стабилизированным.
Производитель: Матюшин, СПб.
ЦЕНА розничная: 500руб Код товара: 7010
