TDA7294
Регулярные поставки, Оптовые поставки по заказу | 28.09.2014, 00:16:31
ЦЕНА розничная: 190руб | от 10шт: 170руб | от 100шт: дог.руб

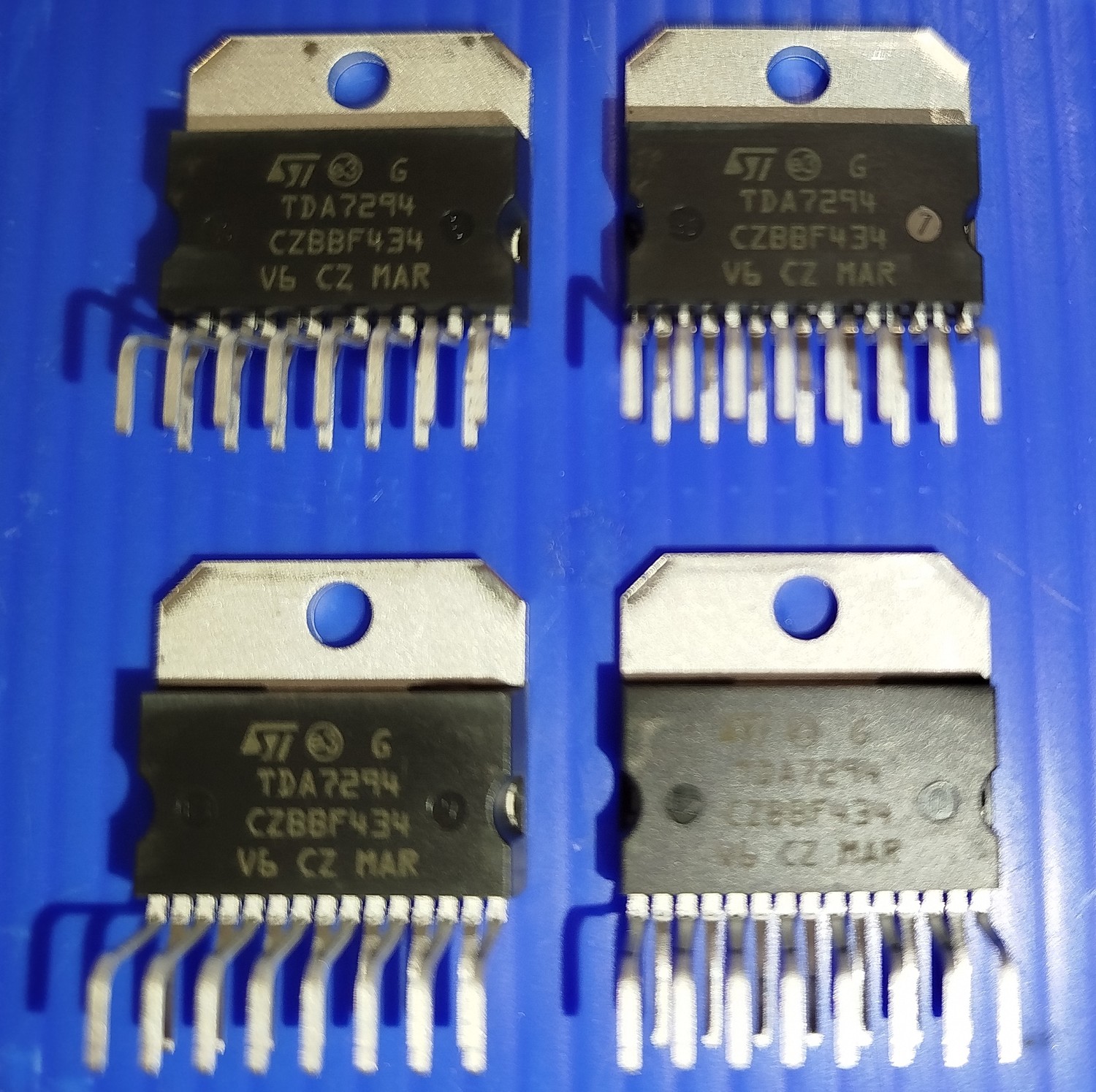

Корпус Multiwatt-15


Внимание! Теплоотвод корпуса соединен с минусом питания, поэтому микросхема как правило должна быть изолирована от внешнего радиатора.

TDA7294 - микросхема усилителя низкой частоты производства фирмы ST-microelectronics. Эта микросхема построена на полевых транзисторах, что обеспечивает высокое качество звучания, а минимум навесных элементов гарантирует хорошую повторяемость усилителей.

Основные характеристики TDA7294:
Параметр Мин. Тип. Макс.
Напряжение питания ±10V   ±40V
Ток покоя 20mA 30mA 60mA
Входное дифференциальное напряжение     ±10mV
Входные дифференциальные токи     ±0,1µA
Коэффициент усиления
(с обратной связью)
24dB 30dB 40dB
Выходная мощность
(Un=±35V, Rн=8om,
 Кни=0,5%)
60W 70W
Выходная мощность
(Un=±40V, Rн=8om,
 Кни=10%)
  100W
Kни   0,01% 0,1%
Полоса пропускания
 (по уровню -3 дБ)
20...20000 Hz
Входное сопротивление 100Kom

Блок-схема и типовая схема включения TDA7294:

Типовая схема включения микросхемы TDA7294 в мостовом режиме:

Более подробные параметры микросхемы TDA7294 Вы можете получить скачав файл документации ниже (на английском языке).

[ Скачать документацию на TDA7294 (374.2Kb) ]
Производитель: ST microelectronics
ЦЕНА розничная: 190руб | от 10шт: 170руб | от 100шт: дог.руб Код товара: 1346
