Трансформаторы пропитаны лаком.
Данный выходной трансформатор предназначен для построения однотактных ламповых УНЧ небольшой мощности на лампах типов: 6П14П, 6П18П, 6П43П, 6Ф3П, 6Ф5П, 6П6С, 6Ф6С, EL83/EL84 и других подобных.
|

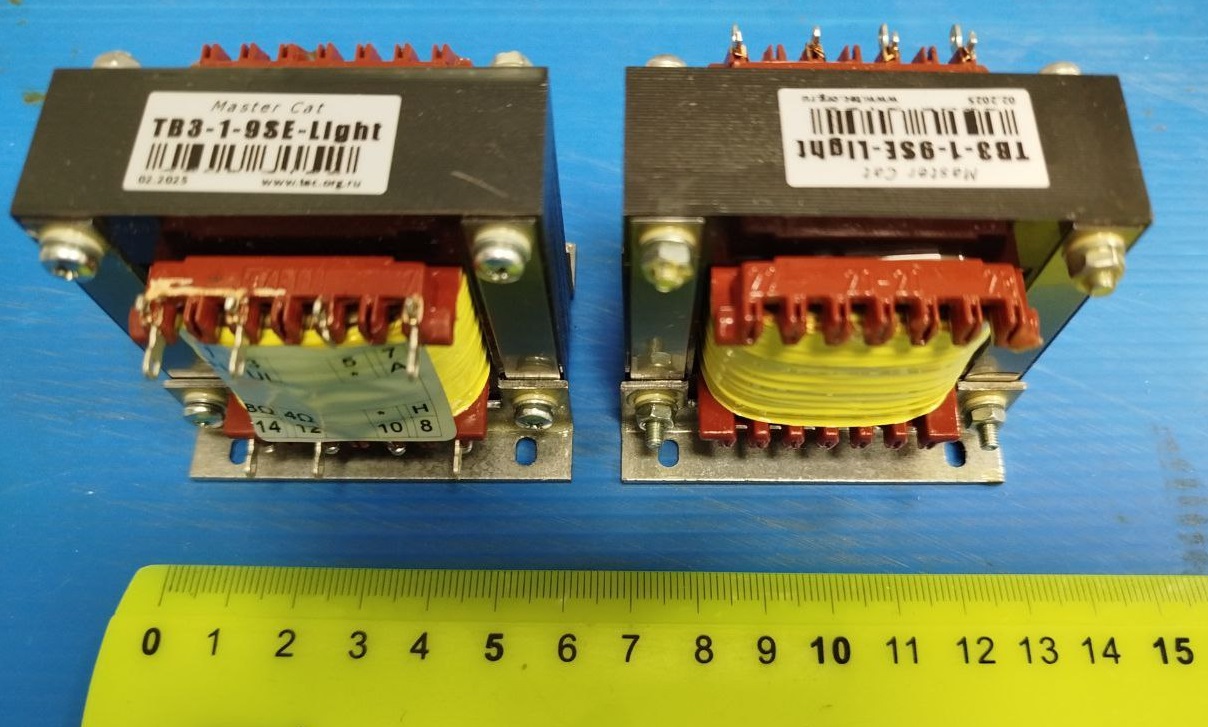

ТВЗ-1-9SE-Light - выходной звуковой трансформатор для ОДНОТАКТНЫХ (SE) ламповых усилителей низкой частоты начального уровня. Трансформатор выполнен с зазором в магнитопроводе и рассчитан на работу с постоянным током подмагничивания.
Данный трансформатор сделан из современных материалов по мотивам широко известного выходного трансформатора ТВЗ-1-9 с близкой габаритной мощностью и сходными параметрами.
Параметры трансформатора ТВ3-1-9SE-Light:
| Звуковая мощность |
до 3Вт |
| Коэффициенты трансформации |
1/28 (8Ω) |
| 1/37 (4Ω) |
|
Приведённое сопротивление первичной обмотки
|
около 6000Ω
|
| Сопротивление первичной обмотки постоянному току |
<290Ω
|
| Индуктивность первичной обмотки |
~ 13,5Гн* |
| Индуктивность рассеяния |
< 50мГн |
| Сопротивление нагрузки |
4Ω/8Ω |
|
Рабочий ток первичной обмотки
|
45mA
|
| Максимальный ток первичной обмотки (кратковременно) |
120mA |
| Ёмкость между обмотками |
<1400пФ |
|
Частотный диапазон (-3дБ,не хуже)
|
50..20000Гц
|
| Габариты (ШхВхГ) |
60х51х44(49)мм |
| Вес |
500г |
| Сердечник |
EI60/20 |
| Сечение сердечника |
~4см² |
| Секционирование |
1-2-1-2-1 |
| Немагнитный зазор |
2х0,05мм |
* Измерено прибором Mastech MS5308 на частоте 100Гц.
|

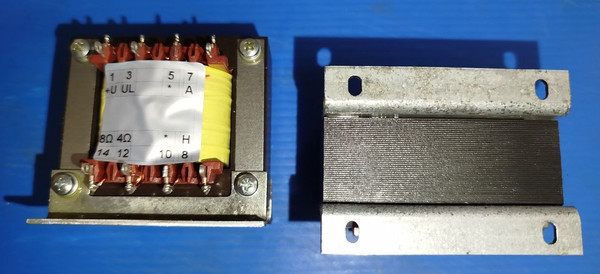

Выводы трансформатора ТВЗ-1-9SE-Light:
| 1 |
+U |
Плюс питания |
| 3 |
УЛ |
Ультралинейный отвод (25%) |
| 5 |
- |
не используется |
| 7 |
A |
Анод лампы |
| 8 |
Н |
Начало вторичной обмотки |
| 10 |
- |
не используется |
| 12 |
4Ω |
Нагрузка 4ом |
| 14 |
8Ω |
Нагрузка 8ом |
Трансформатор имеет отвод первичной обмотки (2) для ультралинейного включения.
В новом исполнении (октябрь 2020г):
- Отожженное железо
- Индуктивность увеличилась на 20%
- Новые итальянские пластмассовые уголки для крепления
- Лепестковые выводы
- Каркасы коричневого цвета
|
Схема трансформатора ТВЗ-1-9SE-Light:
|
