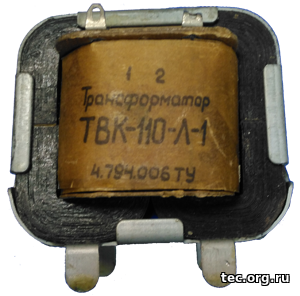

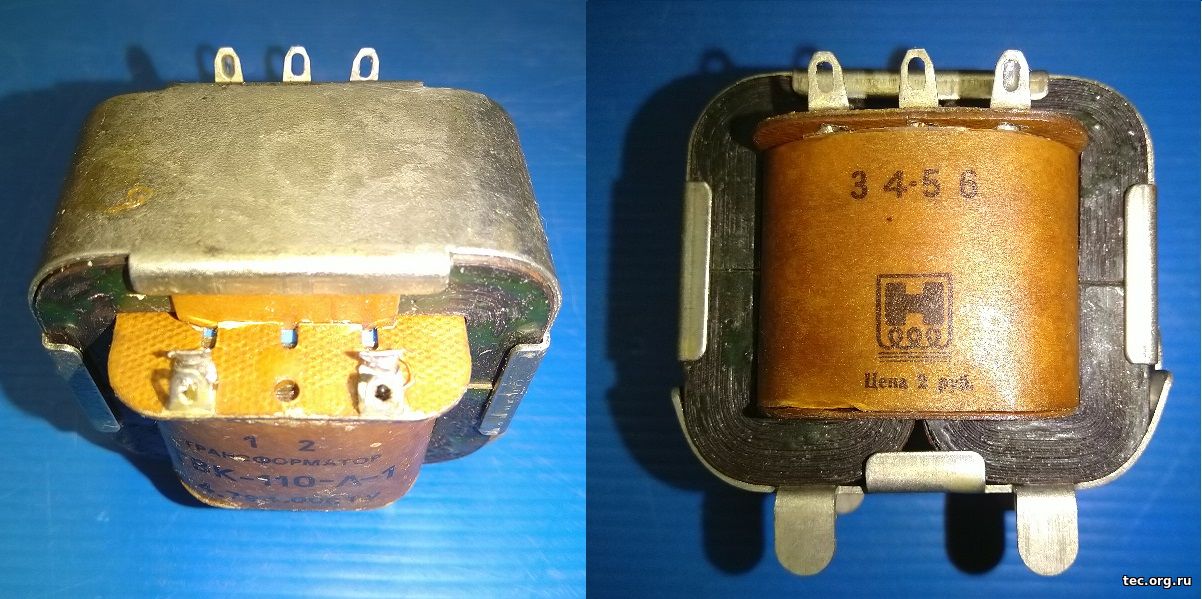

ТВК-110-Л1 Трансформатор применяется в выходных каскадах кадровой развертки ламповых телевизоров.
Для радиолюбительских целей предлагается под перемотку на выходной трансформатор, в качестве дросселя (13Гн) или сетевого трансформатора.
Параметры трансформатора ТВК-110-Л1:
| Магнитопровод |
|
ШЛ 20х32
|
| Первичная обмотка (I) |
Число витков
|
2140
|
|
Диаметр провода
|
0,17мм
|
|
Сопротивление постоянному току
|
|
| Вторичная обмотка (II) |
Число витков |
214 |
| Диаметр провода |
0,64мм |
| Сопротивление постоянному току |
1,5Ω
|
| Вторичная обмотка (III) |
Число витков |
238 |
| Диаметр провода |
0,17мм |
| Сопротивление постоянному току |
25Ω
|
ТВК-110-Л1 в качестве сетевого трансформатора:
| Обмотка |
Выводы |
Напряжение |
Ток |
| Первичная обмотка (I) |
1-2 |
220В |
сеть |
| Вторичная обмотка (II) |
3-4 |
22В |
1А |
| Вторичная обмотка (III) |
5-6 |
24,5В |
0,1А |
|
