ТПП321-220-50
| Единичный экземпляр | |
26.08.2025, 00:35:22 |
| ЦЕНА розничная: 2000руб |
 |
Трансформатор ТПП321-220-50 для питания полупроводниковых приборов. Выполнен на стержневом магнитопроводе.
- Сердечник: ПЛМ27х32х58
- Мощность: 200 Вт
- Ток первичной обмотки: 2,03/1,15 А
- Масса: 2,15 кг
Напряжения обмоток ТПП321-220-50:
| Выводы |
Напряжение (раб.) |
Uх.х. |
Ток |
|
2-7
|
220В |
|
1,15А |
| 11-12 |
5В |
5,42В |
4А |
| 17-18 |
5В |
5,42В |
4А |
| 13-14 |
20В |
21,7В |
4А |
| 19-20 |
20В |
21,7В |
4А |
| 15-16 |
1,26В |
1,36В |
4А |
| 21-22 |
1,26В |
1,36В |
4А |
|
|
Схема обмоток трансформатора ТПП321-220-50:
При использовании трансформаторов ТПП321-127/220 на 220 В необходимо: соединить выводы 3 и 9; подать напряжение 220 В на выводы 2 и 7.
|
|
Выводы выходных обмоток трансформатора ТПП321 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:
При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).
При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).
|
|

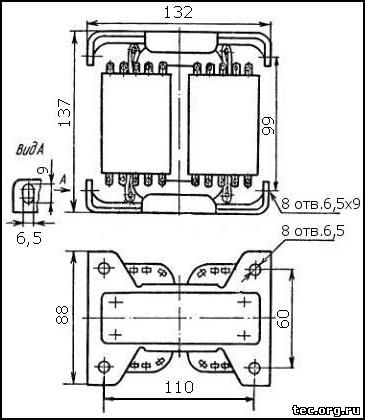

Чертёж трансформатора ТПП321-220-50:
|
|
|
|
Производитель: "Трансвит", г.Великий Новгород
|
