ТПП292-127/220-50
| Периодические поставки | |
15.08.2025, 11:13:37 |
| ЦЕНА розничная: 1000руб |
 |

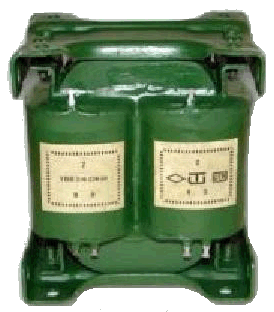

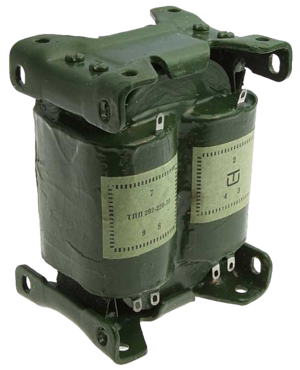

Трансформатор ТПП292-127/220-50 для питания полупроводниковых приборов. Выполнен на стержневом магнитопроводе.
- Сердечник: ПЛМ22х32х58
- Мощность: 110 Вт
- Ток первичной обмотки: 0,62 А
- Масса: 2,15 кг
Напряжения обмоток ТПП292-127/220-50:
| Выводы |
Напряжение |
Ток |
|
2-7
(3-9 соединить)
|
220В |
0,62А |
| 11-12 |
2,5В |
4,08А |
| 13-14 |
2,5В |
4,08А |
| 15-16 |
10В |
4,08А |
| 17-18 |
10В |
4,08А |
| 19-20 |
0,62В |
4,08А |
| 21-22 |
0,62В |
4,08А |
|
|
Схема обмоток трансформатора ТПП292-127/220-50:
При использовании трансформаторов ТПП292-127/220-50 необходимо: соединить выводы 3 и 9; подать напряжение 220 В на выводы 2 и 7.
|
|
Выводы выходных обмоток трансформатора ТПП292 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:
При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).
При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).
|
|

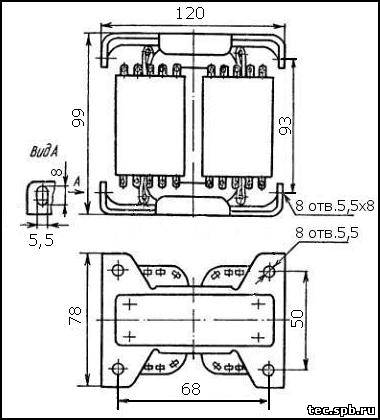

Чертёж трансформатора ТПП292-127/220-50:
|
|
|
|
Производитель: Россия
|
