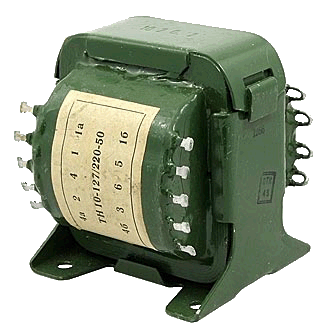

Трансформатор сетевой ТПП288-220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.

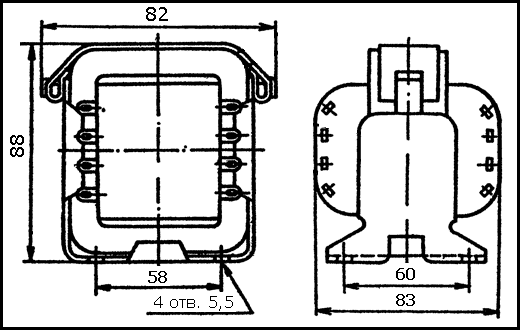

Основные характеристики ТПП288-220-50:
- Сердечник: ШЛМ25х40
- Мощность: 90 Вт
- Ток первичной обмотки: 0,53 А
- Масса: 2,1 кг
Напряжения обмоток ТПП288-220-50:
| Выводы |
Напряжение |
Ток |
|
2-9
(3-7 соединить)
|
220В (сеть) |
0,53А |
| 11-12 |
5В |
1,7А |
| 13-14 |
5В |
1,7А |
| 15-16 |
20В |
1,7А |
| 17-18 |
20В |
1,7А |
| 19-20 |
1,32В |
1,7А |
| 21-22 |
1,32В |
1,7А |

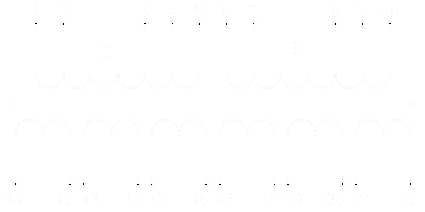

Трансформатор ТПП288-127/220-50 имеет шесть вторичных обмоток.
|
|
При использовании трансформаторов ТПП288-127/220 на 220 В необходимо: соединить выводы 3 и 7; подать напряжение 220 В на выводы 2 и 9.
Выводы выходных обмоток трансформатора ТПП288-127/220-50 можно соединять последовательно и параллельно:
При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.
При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.
|
