ТПП282-220-50
Периодические поставки | 25.08.2025, 23:58:13
ЦЕНА розничная: 700руб

Трансформатор сетевой ТПП282-220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.

Основные характеристики ТПП282-220-50:
  • Сердечник: ШЛМ25х32
  • Мощность: 72 Вт
  • Ток первичной обмотки: 0,42 А
  • Масса: 1,7 кг
Напряжения обмоток ТПП282-220-50:
Выводы Напряжение Ток
2-9
 220В (сеть) 0,42А
11-12 20В 0,815А
13-14 20В 0,815А
15-16 20В 0,815А
17-18 20В 0,815А
19-20 4,0В 0,815А
21-22 4,0В 0,815А

Трансформатор ТПП282-220-50 имеет шесть вторичных обмоток.

Схема трансформатора ТПП282-220-50:

Выводы выходных обмоток трансформатора ТПП282-220-50 можно соединять последовательно и параллельно:

При параллельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.

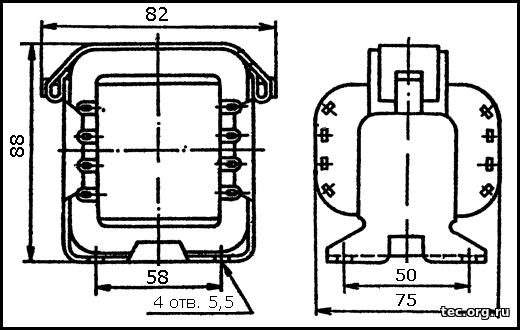

Чертёж трансформатора ТПП282-220-50:
Производитель: "Трансвит", г.В.Новгород
ЦЕНА розничная: 700руб Код товара: 7718
