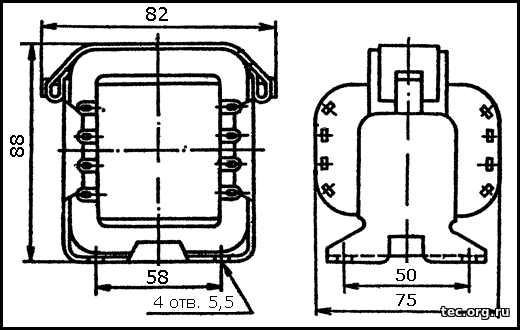

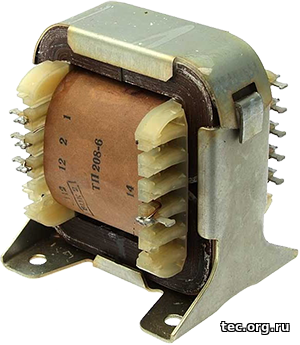

Трансформатор сетевой ТПП280-220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.
Основные характеристики ТПП280-220-50:
- Сердечник: ШЛМ25х32
- Мощность: 72 Вт
- Ток первичной обмотки: 0,42 А
- Масса: 1,7 кг
Напряжения обмоток ТПП280-220-50:
| Выводы |
Напряжение |
Ток |
|
2-9
|
220В (сеть) |
0,42А |
| 11-12 |
10В |
1,6А |
| 13-14 |
10В |
1,6А |
| 15-16 |
9.93В |
1,6А |
| 17-18 |
9.93В |
1,6А |
| 19-20 |
2,64В |
1,6А |
| 21-22 |
2,64В |
1,6А |
Трансформатор ТПП280-220-50 имеет шесть вторичных обмоток.
|
|
При использовании трансформаторов ТПП280-220 на 220 В необходимо подать напряжение 220 В на выводы 2 и 9.
Выводы выходных обмоток трансформатора ТПП280-220-50 можно соединять последовательно и параллельно:
При параллельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.
При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.
|
