ТПП278-220-50
Периодические поставки | 25.08.2025, 09:51:56
ЦЕНА розничная: 600руб

Трансформатор сетевой ТПП278-220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.

Основные характеристики ТПП278-220-50:
  • Сердечник: ШЛМ25х32
  • Мощность: 72 Вт
  • Ток первичной обмотки: 0,42 А
  • Масса: 1,7 кг
Напряжения обмоток ТПП278-220-50:
Выводы Напряжение Ток
2-9
 220В (сеть) 0,42А
11-12 5В 2,2А
13-14 5В 2,2А
15-16 10В 2,2А
17-18 10В 2,2А
19-20 1,35В 2,2А
21-22 1,35В 2,2А

Трансформатор ТПП278-220-50 имеет шесть вторичных обмоток.

Схема трансформатора ТПП278-220-50:

Выводы выходных обмоток трансформатора ТПП278-220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.

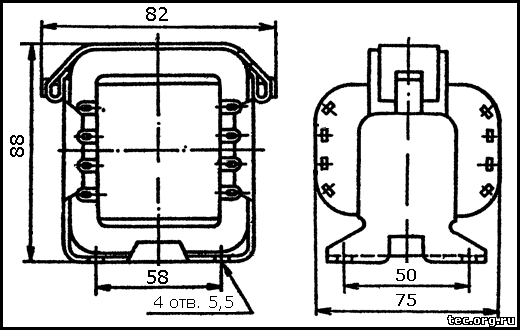

Чертёж трансформатора ТПП278-220-50:
Производитель: "Трансвит", г.Великий Новгород
ЦЕНА розничная: 600руб Код товара: 6846
