ТПП270-127/220-50
Периодические поставки | 27.01.2025, 00:30:35
ЦЕНА розничная: 500руб

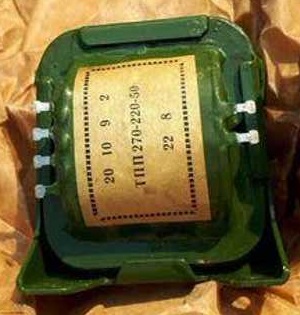

Трансформатор сетевой ТПП270-220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.

Основные характеристики ТПП270-127/220-50:
  • Сердечник: ШЛМ25х25
  • Мощность: 57 Вт
  • Ток первичной обмотки: 0,615/0,36 А
  • Масса: 1,4 кг
Напряжения обмоток ТПП270-127/220-50:
Выводы Напряжение Ток
2-9
(3-7 соединить)
220В (сеть) 0,36А
11-12 10В 1,26А
13-14 10В 1,26А
15-16 10В 1,26А
17-18 10В 1,26А
19-20 2,6В 1,26А
21-22 2,6В 1,26А

Трансформатор ТПП270-127/220-50 имеет шесть вторичных обмоток.


Схема трансформатора ТПП270-127/220-50:

При использовании трансформаторов ТПП270-127/220 на 220 В необходимо соединить выводы 3 и 7; подать напряжение 220 В на выводы 2 и 9.

Выводы выходных обмоток трансформатора ТПП270-127/220-50 можно соединять последовательно и параллельно:

При параллельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТПП270-127/220-50:
Производитель: "Трансвит", г.В.Новгород
ЦЕНА розничная: 500руб Код товара: 9007
