TDA7293
| Периодические поставки | |
22.06.2025, 01:09:12 |
| ЦЕНА розничная: 350руб | от 10шт: 300руб |
|

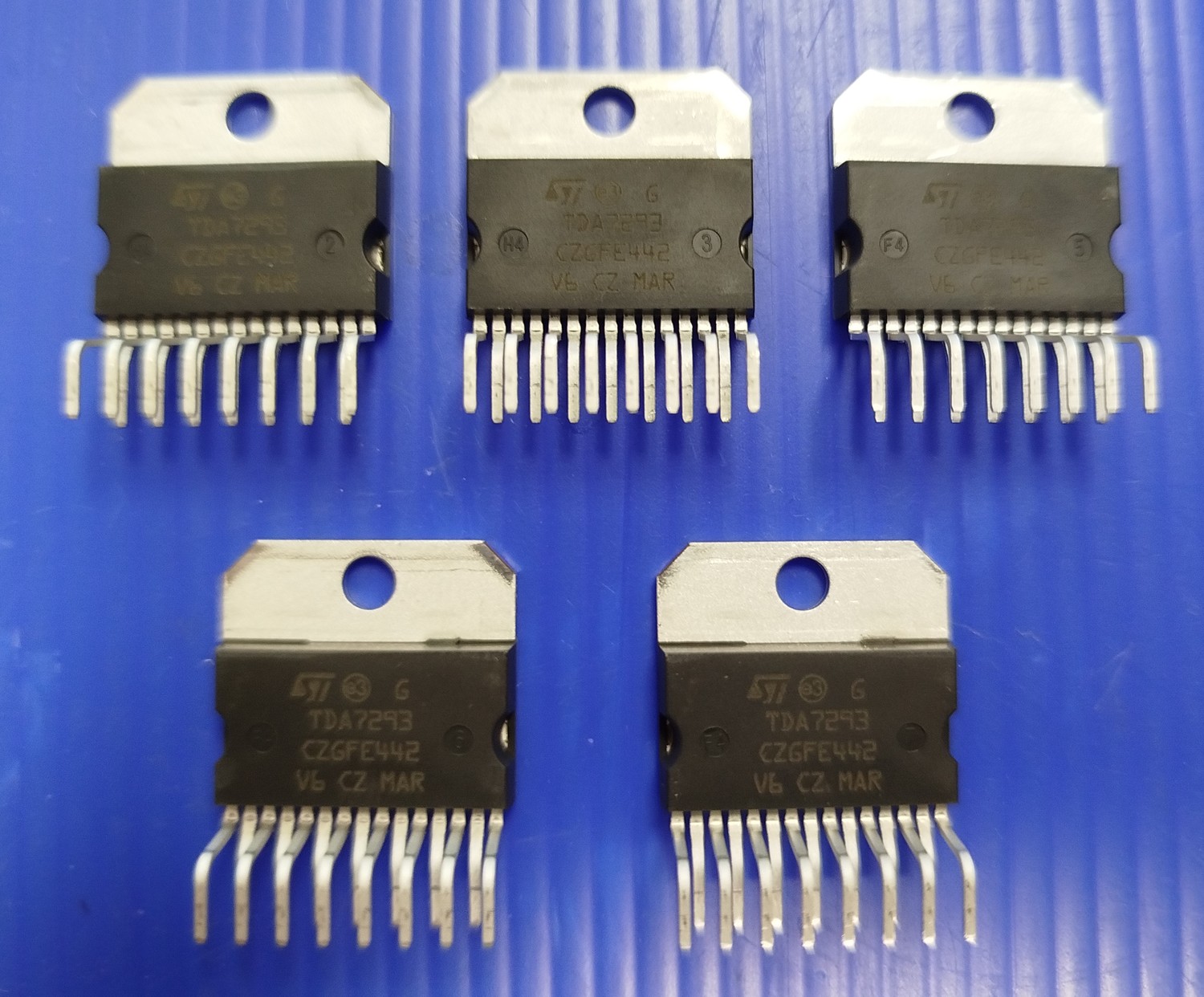

Корпус Multiwatt-15
Внимание! Теплоотвод корпуса соединен с минусом питания, поэтому микросхема как правило должна быть изолирована от внешнего радиатора.
|
TDA7293 - микросхема усилителя низкой частоты производства фирмы ST-microelectronics. Эта микросхема построена на полевых транзисторах, что обеспечивает высокое качество звучания.
Назначение выводов TDA7293:
|
1
|
Сигнальная земля |
| 2 |
Инверсный вход |
| 3 |
Неинверсный вход |
| 4 |
Сигнальная земля |
| 5 |
Клиппметр |
| 6 |
Вольтодобавка |
| 7 |
"+" питания |
| 8 |
"-" питания |
| 9 |
Вход "Stand by"
(дежурный режим)
|
| 10 |
Вход "Mute" |
| 11 |
Вход оконечного каскада усиления
(используется при каскадировании микросхем TDA7293)
|
| 12 |
Подключение конденсатора ПОС
(при Uп > ±40V)
|
| 13 |
"+" питания |
| 14 |
Выход |
| 15 |
"-" питания |
|
|
Основные характеристики TDA7293:
| Параметр |
Мин. |
Тип. |
Макс. |
| Напряжение питания |
±12V |
|
±50V1 |
| Ток покоя |
|
30mA |
|
| Входное дифференциальное напряжение |
|
|
±10mV |
| Входные дифференциальные токи |
|
|
±0,2µA |
|
Коэффициент усиления
(с обратной связью)
|
26dB |
|
40dB |
|
Выходная мощность
(Un=±29V, Rн=4om, Кни=0,1%)
|
|
80W |
|
|
Выходная мощность
(Un=±29V, Rн=4om, Кни=10%)
|
|
100W2 |
|
|
Выходная мощность
(Un=±45V, Rн=8om, Кни=10%)
|
|
140W2 |
|
| Kни |
|
0,01% |
0,1% |
|
Полоса пропускания
(по уровню -3 дБ)
|
20...20000 Hz |
| Входное сопротивление |
100Kom |
|
|
|
Примечания:
- Указанное предельное значение напряжения возможно только на холостом ходу или на нагрузке не менее 16Ω. При меньшем значении сопротивления нагрузки напряжение питания должно быть снижено для исключения превышения рассеиваемой мощности и теплового пробоя микросхемы.
- Указанное значение максимальной мощности достижимо только при стабилизированном напряжении питания. При нестабилизированном источнике питания мощность будет несколько снижаться из-за просадки напряжения под нагрузкой. Также обращаем Ваше внимание, что значение максимальной мощности указано при достаточно большом коэффициенте нелинейных искажений 10%.
|
|
Рекомендуемые режимы безопасной работы усилителя TDA7293:
| Сопротивление нагрузки |
4Ω |
6Ω |
8Ω |
16Ω |
| Максимальное напряжение питания |
±29V |
±34V |
±40V |
±50V |
|
|

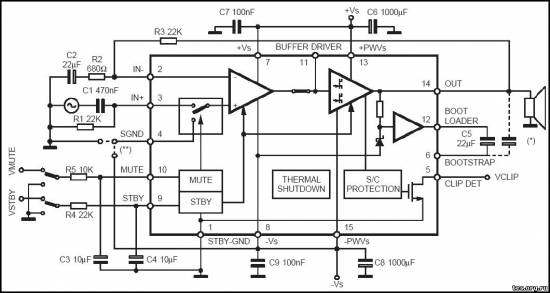

Блок-схема и типовая схема включения TDA7293:
|
 |
|
Более подробные параметры микросхемы TDA7293 Вы можете получить скачав файл документации ниже (на английском языке).
|
|
|
[ Скачать документацию на TDA7293  (344.4 Kb) ]
|
Производитель: ST microelectronics
|
