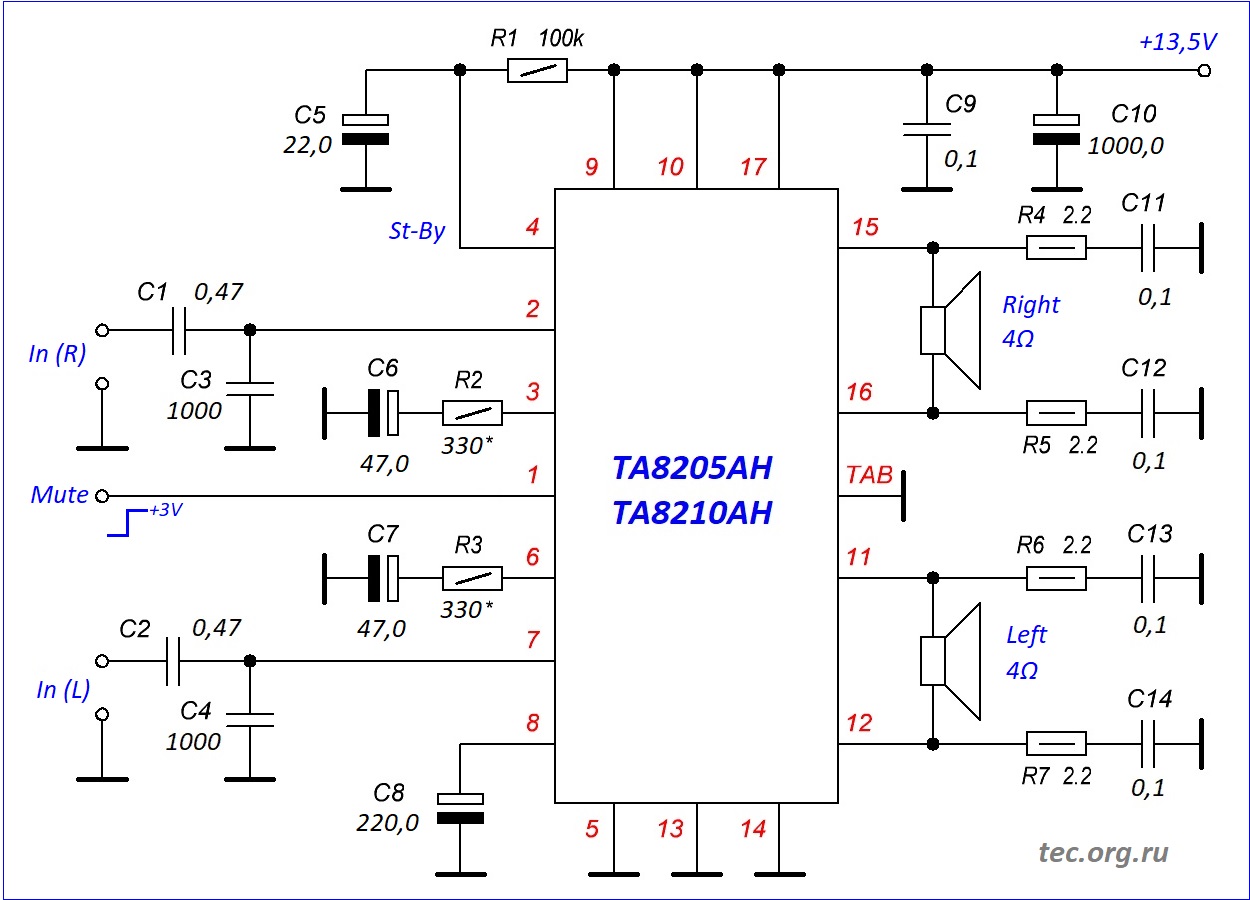

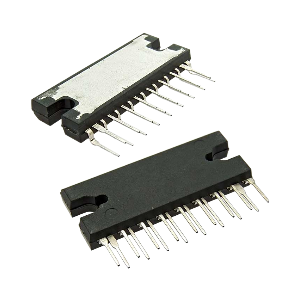

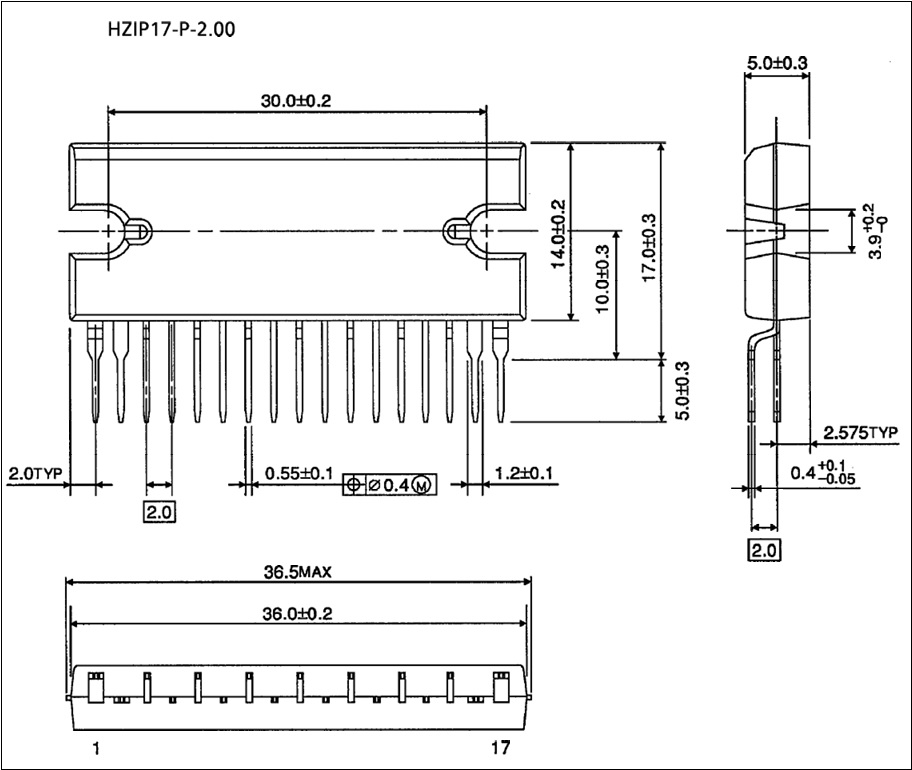

Корпус HZIP-17P-2,0
|

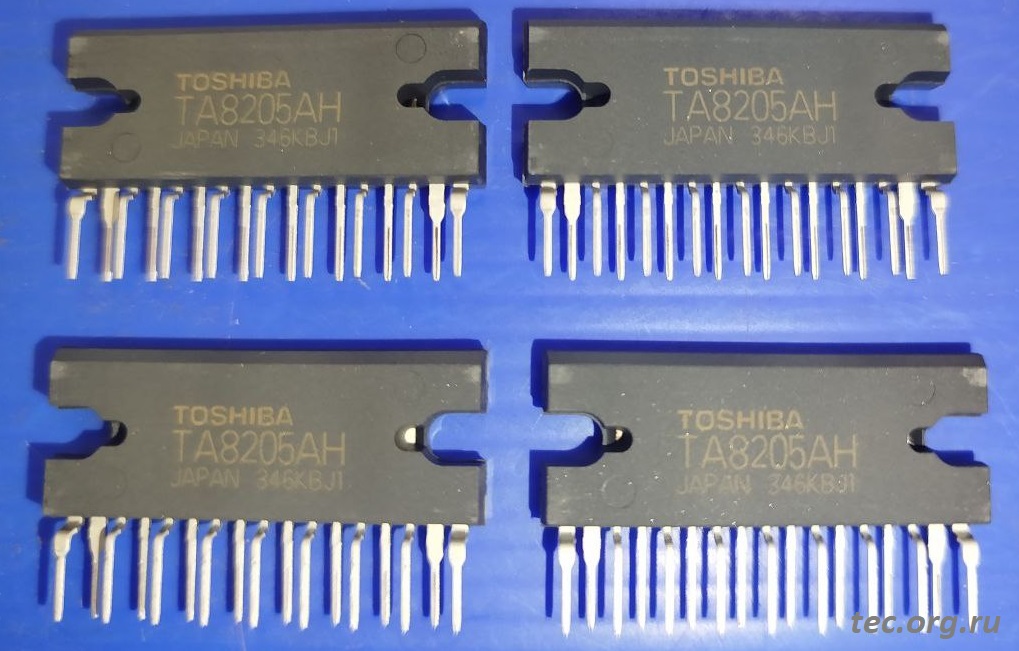

TA8205AH - сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле. Усилитель имеет управляющие входы блокировки звука (Mute) и дежурного режима (Stand-By). Микросхема имеет защиты от короткого замыкания выходов, от замыкания выходов на корпус и плюс питания, а также от перегрева.
|
Назначение выводов м/с TA8205AH.
| № |
Обозначение |
Назначение |
| 1 |
Mute |
Приглушение звука |
| 2 |
IN1 |
Вход 1 канала |
| 3 |
NF1 |
Обратная связь 1 |
| 4 |
St-By |
Stand-By
(дежурный режим) |
| 5 |
GND-pre |
Общий предварительного усилителя |
| 6 |
NF2 |
Обратная связь 2 |
| 7 |
IN2 |
Вход 2 канала |
| 8 |
Ripple |
Фильтр |
| 9 |
Upre |
Питание предварительного усилителя |
| 10 |
Ucc1 |
Питание 1 канала |
| 11 |
OUT3 |
Выход 2 канала |
| 12 |
OUT4 |
| 13 |
GND2 |
Общий 2 канала |
| 14 |
GND1 |
Общий 1 канала |
| 15 |
OUT1 |
Выход 1 канала |
| 16 |
OUT2 |
| 17 |
Ucc2 |
Питание 2 канала |
| |
TAB |
Корпус |
|
Основные характеристики TA8205AH
| Параметр |
Мин. |
Тип. |
Макс. |
| Напряжение питания |
9V
|
13,2V |
18V |
| Предельное напряжение на холостом ходу |
|
|
25V |
| Ток потребления (покоя) |
|
120mA |
250mA |
| Ток потребления (Stand By) |
|
1µA |
10µA |
|
Выходная мощность
(Ucc=14,4V, RL=4 Ом, Кни=10%)
(Ucc=13,2V, RL=4 Ом, Кни=10%) |
11W |
18W
15W |
|
| Коэффициент усиления |
48dB |
50dB |
52dB |
| Kни (Рout=1W) |
|
<0,04% |
<0,4% |
| Коэффициент ослабления нестабильности питания |
40dB |
54dB |
|
| Коэффициент разделения каналов |
|
60dB |
|
| Выходное напряжение шумов |
|
0,3mV |
0,7mV |
| Постоянное напряжение на выходе |
-0,3mV |
0 |
0,3mV |
| Входное сопротивление |
|
30Kom |
|
| Порог St-by (pin 4) |
2,5V |
|
|
| Порог Mute (pin 1) |
|
1,0v |
2,0V |
| Мощность рассеивания |
|
|
50W |
| Диапазон температур |
-30°С |
|
+85°С |
|
