СП3-30К - Резисторы регулировочные однооборотные с круговым перемещением подвижной системы предназначены для работы в цепях постоянного и переменного тока, для навесного монтажа. Совмещены с двухполюсным выключателем.
Основные параметры СП3-30К:
|
Сопротивление
|
10Ком |
47Ком |
100Ком |
100Ком |
470Ком |
680Ком |
1,0Мом |
|
Мощность
|
0,25Вт |
0,125Вт |
0,25Вт |
0,125Вт |
0,25Вт |
0,125Вт |
0,125Вт |
|
Рабочее напряжение
|
до 200В |
|
Допуск сопротивления
|
20% |
20% |
20% |
20% |
30% |
30% |
30% |
|
Вал
|
ВС3-20 |
ВС3-20 |
ВС3-25 |
ВС3-20 |
ВС3-50 |
ВС3-32 |
ВС3-32 |
| Диаметр вала |
6мм |
|
Функциональная характеристика
|
А |
В |
А |
В |
А |
В |
В |
| Количество контактных групп |
2 |
| Напряжение/ток коммутации |
250В 2А |
| Диапазон температур |
-45..+40ºС |
| Код товара |
9534 |
9535 |
9444 |
9533 |
9536 |
9445 |
9446 |
* Типы валов: ВС2 - вал со шлицом, ВС3 - вал с лыской.
Далее указана длина вала в миллиметрах от корпуса потенциометра (включая резьбу). |

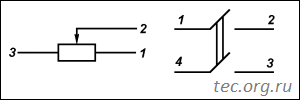

Чертёж переменного резистора СП3-30К:
L=32mm
|
