Корпус: DIP-16
|
Микросхема SN75154PC содержит 4 усилителя сигналов для аппаратуры передачи данных. Инвертирующие усилители содержат триггеры Шмитта с управляемым порогом переключения.
- 4 канала приема RS232
- Уровни выходов совместимые с ТТЛ
- Входные уровни RS232: до ±30V
- Питание однополярное: +5V или +12V (*)
- Температура: 0..+70°С
|
|

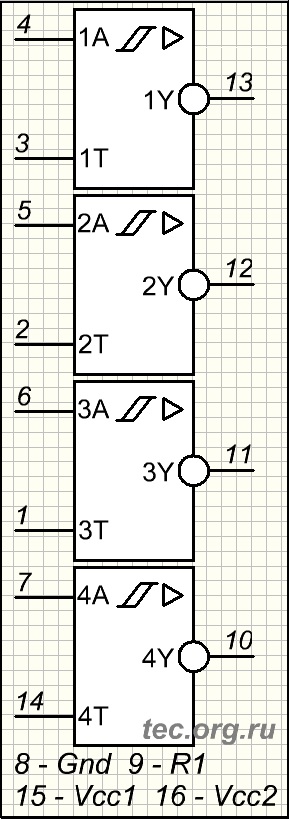

Условное обозначение м/с SN75154
|
Назначение выводов SN75154P:
| 1 |
3T |
Управление порогом |
| 2 |
2T |
| 3 |
1T |
| 4 |
1A |
Входы сигнала |
| 5 |
2A |
| 6 |
3A |
| 7 |
4A |
| 8 |
Gnd |
Общий |
| 9 |
R |
Резистор |
| 10 |
4Y |
Выходы сигнала |
| 11 |
3Y |
| 12 |
2Y |
| 13 |
1Y |
| 14 |
4T |
Управление порогом |
| 15 |
Vcc1 |
Питание +5V * |
| 16 |
Vcc2 |
Питание +12V * |
Краткие параметры м/с SN75154P:
|
Напряжение питания Vcc1
|
5V±5%
|
| Напряжение питания Vcc2 |
12V±5% |
|
Ток потребления Vcc1
|
35mA
|
| Ток потребления Vcc2 |
40mA |
|
Входное напряжение высокого уровня
|
+3..+15V |
|
Выходное напряжение низкого уровня
|
-15..+3V |
|
Выходное напряжение лог."0"
|
<0,4V
|
|
Выходное напряжение лог."1"
|
>2,4V
(тип: 3,5V)
|
| Входное сопротивление |
3..8Kom |
Напряжение гистерезиса:
нормальный режим
отказоустойчивый режим |
0,8..6V
0..2,2V
|
|
Выходной ток короткого замыкания
|
-10..-40mA
(тип: 20mA)
|
| Время задержки распространения |
<45/50nS |
| Корпус |
DIP-14 |
| Аналог |
К170УП2 |
- Используется только одно напряжение питания +5V или +12V.
|
|
Микросхема SN75154P это монолитный низкопотребляющий Шоттки-приёмник, разработанный для удовлетворения требований стандартного интерфейса между терминальным оборудованием данных и оборудованием передачи данных, как определено стандартом ANSI EIA/TIA-232-E. Другие области применения включают относительно короткую однолинейную передачу данных «точка-точка», а также преобразование уровней. Обычно устройство работает от одного источника питания 5 В; однако встроенная опция позволяет работать от источника 12 В без использования дополнительных компонентов. Выход совместим с большинством схем на базе ТТЛ при использовании любого из указанных напряжений питания.
В обычном режиме работы выводы управления порогом подключены к выводу VCC1, даже если питание подаётся через альтернативный вывод VCC2. Это обеспечивает широкую петлю гистерезиса, которая представляет собой разницу между напряжениями положительного и отрицательного переключения пороговых уровней. См. типичные характеристики. В этом режиме работы, если входное напряжение становится равным нулю, выходное напряжение останется на низком или высоком уровне, как определено предыдущим входным сигналом.
Для работы в отказоустойчивом режиме выводы управления порогом остаются разомкнутыми. Это уменьшает петлю гистерезиса, так как напряжение отрицательного переключения становится выше нуля. Напряжение положительного переключения остаётся выше нуля, так как оно не зависит от состояния выводов управления порогом. В отказоустойчивом режиме, если входное напряжение становится равным нулю или возникает состояние разомкнутой цепи, выход перейдёт на высокий уровень независимо от предыдущего состояния входного сигнала.
|
|

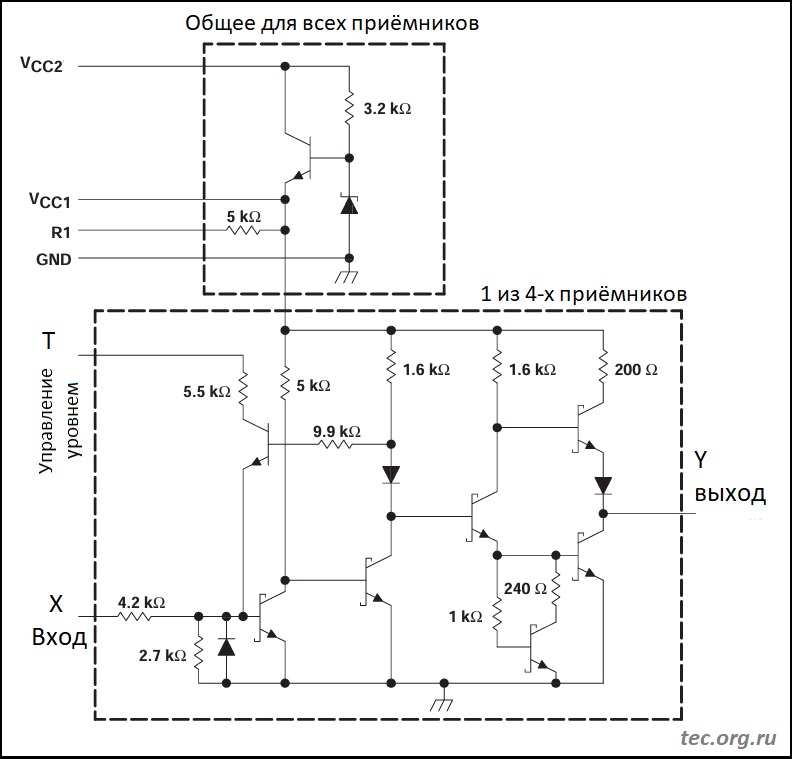

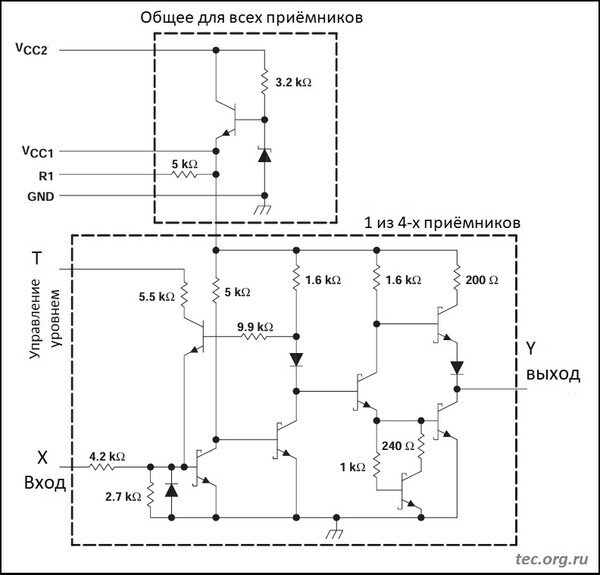

Внутренняя схема микросхемы SN75154:
|
|

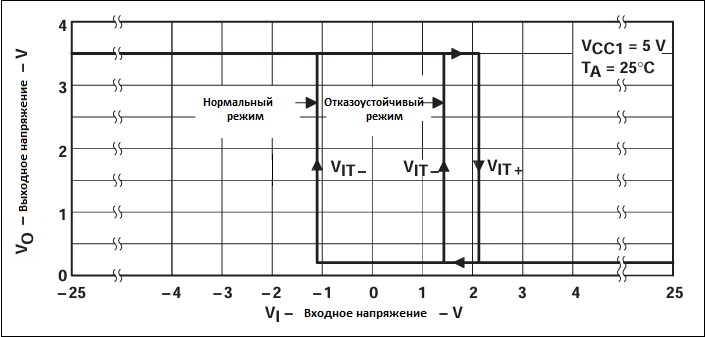

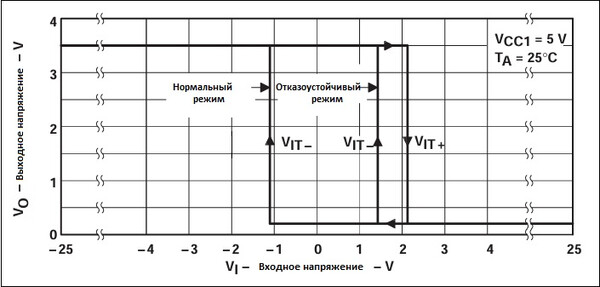

Переходная характеристика микросхемы SN75154:
Нормальный режим: Входы T соединены с Vcc1, Отказоустойчивый режим: Входы T свободны.
|
|
Более подробные характеристики микросхемы SN75154P с электрическими, временными параметрами и графиками работы Вы можете изучить скачав файл документации ниже (Datasheet на английском языке).
|
|
[ Скачать документацию на SN75154PC  (669.7 Kb) ]
|
