Основные параметры УМС8-01:
| Напряжение питания |
1,35..2В |
| Ток потребления в режиме мелодии |
200мкА |
| Ток потребления в режиме ожидания |
5мкА |
| Воспроизводимые мелодии |
1."В лесу прифронтовом"
2."Землянка"
3."Эх, дороги" |
| Температура среды |
-10..+55°С |
| Корпус |
2102.14-1
(DIP-14) |
|

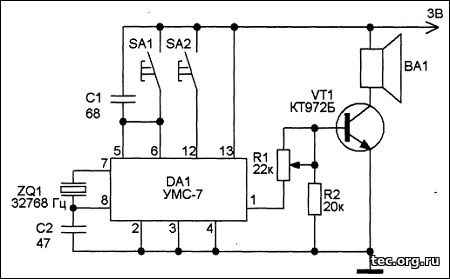

Назначение выводов м/с УМС-8:
| 1 |
Out1 |
Выход 1 звукового сигнала |
| 2 |
Gnd |
Общий (минус) |
| 3 |
ВР |
Вход управления выбором режима |
| 4 |
ВП |
Вход управления выбором программы |
| 5 |
+Uп |
+ Питания |
| 6 |
ВМ |
Вход управления выбором мелодии |
| 7 |
Z1 |
Вывод для кварцевого резонатора (вход) |
| 8 |
Z2 |
Вывод для кварцевого резонатора (выход) |
| 9 |
УК |
Вход сигнала ускоренного контроля |
| 10 |
- |
свободный |
| 11 |
- |
свободный |
| 12 |
Стоп |
Вход сигнала остановки мелодии |
| 13 |
Пуск |
Вход сигнала пуска мелодии |
| 14 |
Out2 |
Выход 2 звукового сигнала
(противофазный выводу 1) |
|
