Микросхема К1055ХВ4 имеет множество аналогов отечественного и импортного производства:
- U2043B, U243B
- MC33193P
- ASXP193
- КР1055ГП1
- УР1101ХП32 и др.

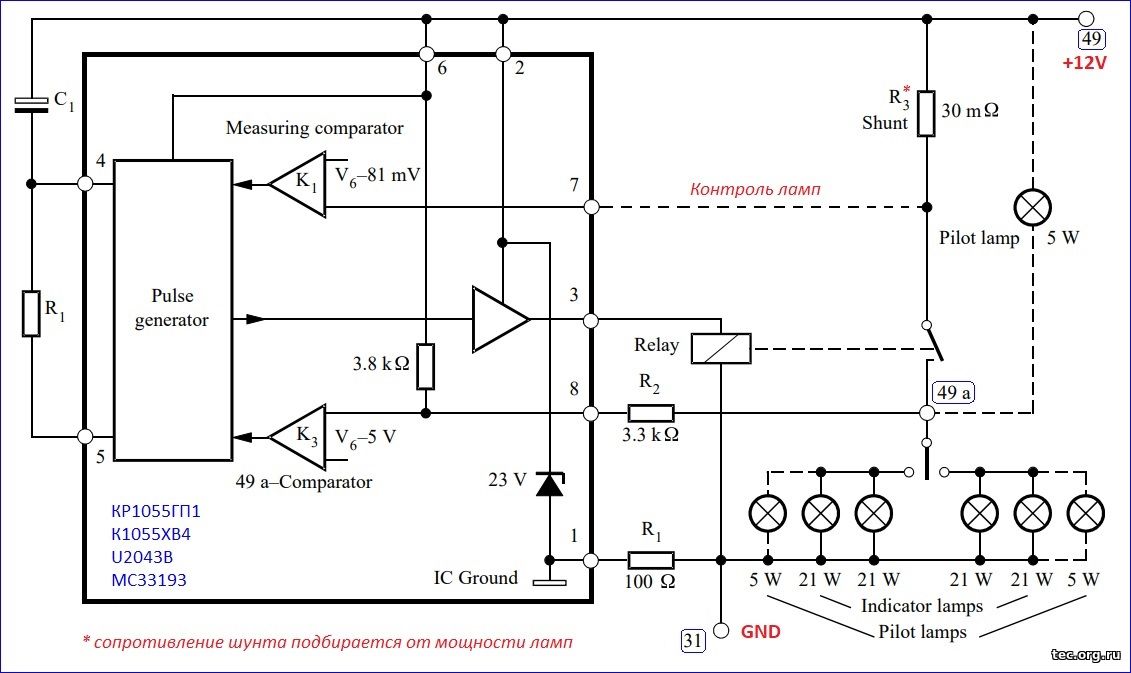

Более подробные параметры микросхемы К1055ХВ4 с примерами схем включения приведены в файле документации ниже.
|
Основные параметры К1055ХВ4ВР:
| Напряжение питания (Vs) |
10,5..15,5V |
| То же, предельное |
8..18V |
| Ток потребления |
<11mA |
| Выходной ток реле максимальный |
210mA |
| Остаточное напряжение на выводе 3 при Iвых=150mA |
<1,5V |
| Время задержки включения (SI) |
<10ms |
| Времязадающий резистор (R1) |
10..510Kom |
| Времязадающий конденсатор (C1) |
1..22uF |
| Коэффициент генерирования |
1,25..1,75 |
Коэффициент генерирования в режиме удвоения
частоты |
0,55..0,8 |
| Коэффициент заполнения периода |
48..58 |
Коэффициент заполнения периода в режиме удвоения
частоты |
38..47 |
| Напряжение срабатывания компаратора удвоения частоты при Uпит=13.5В |
85..90мВ |
| Температурный диапазон |
-50..+90°С |
| Корпус |
DIP-8 |
|
