Технические условия: АДПК.673613.000 ТУ
|

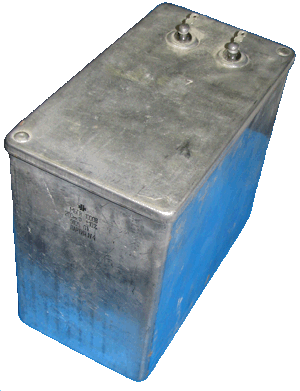

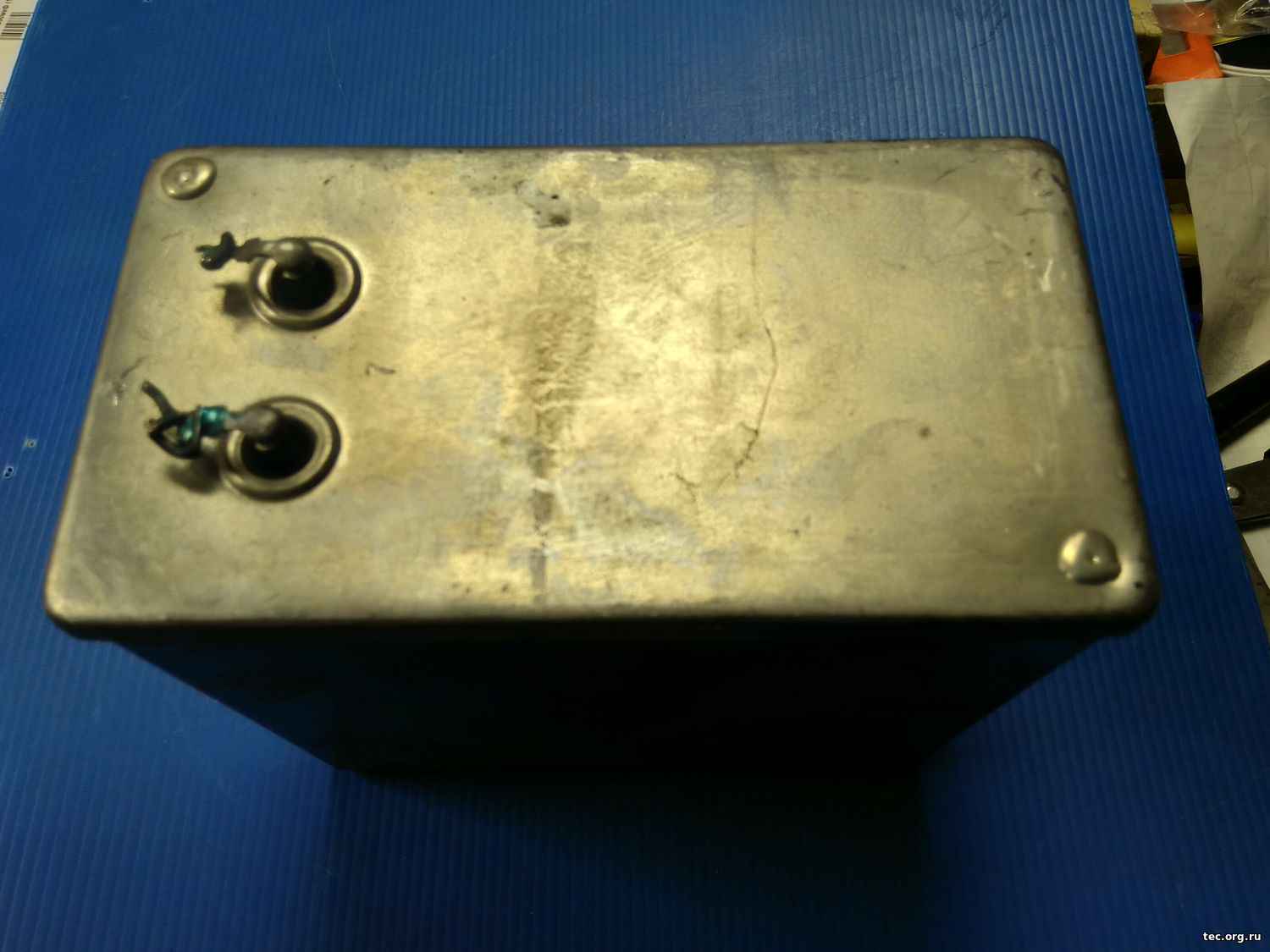

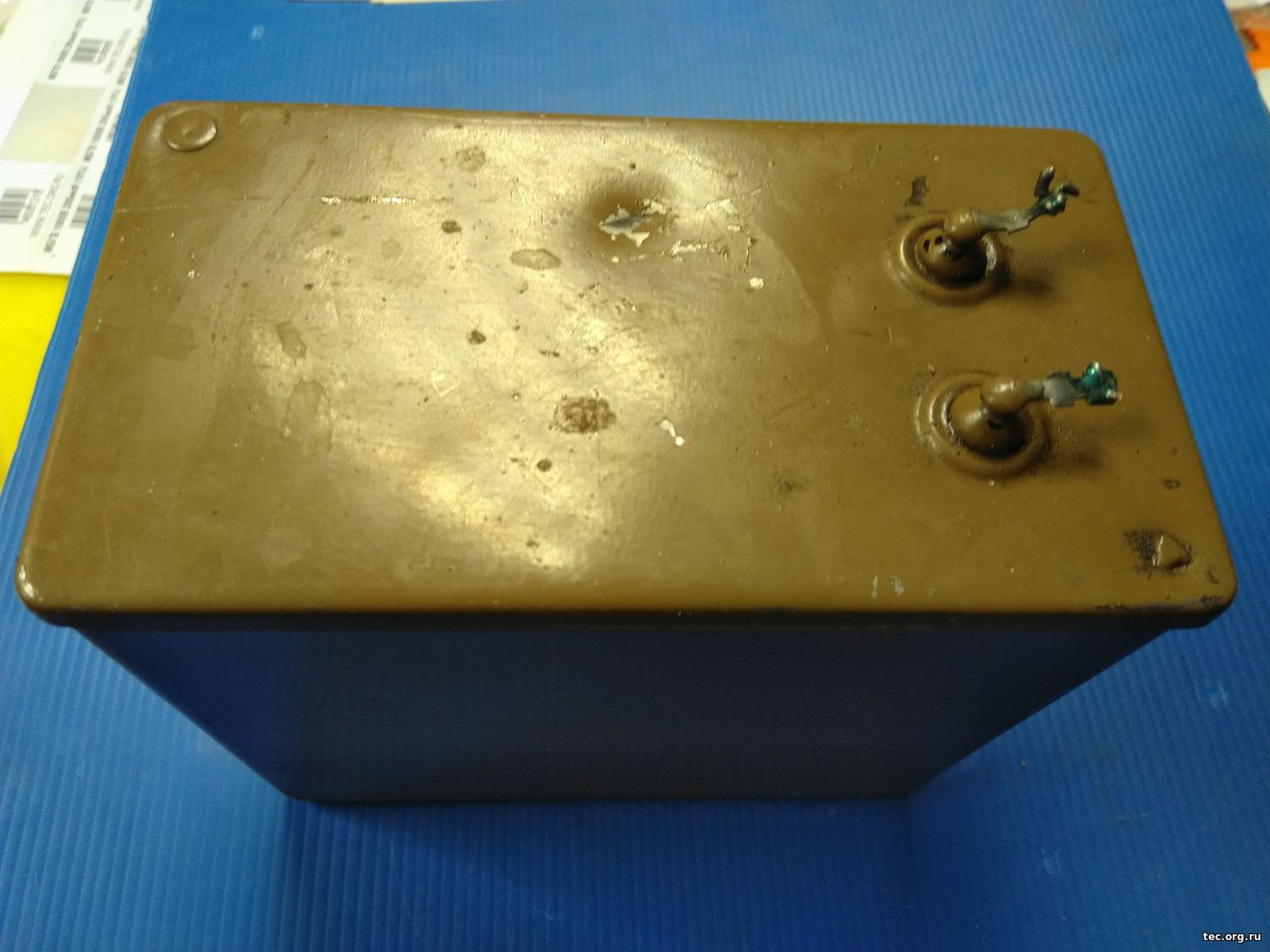

МБГВ - конденсаторы металло-бумажные (бумага в масле) герметизированные. Предназначены для работы в импульсных режимах - для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоёмкостью.
Основные параметры конденсаторов МБГВ:
|
Рабочее напряжение
|
1000В
|
|
Номинальная ёмкость
|
200мкФ
|
|
Допуск ёмкости
|
±10%
|
|
Тангенс угла потерь (при f=50Гц)
|
<0,01
|
|
Постоянная времени
|
>1000Мом*мкФ
|
|
Сопротивление между выводами и корпусом
|
>5000Мом
|
|
Частота следования импульсов, не более
|
1,5Гц
|
|
Диапазон температур
|
-60..+60°С
|
|
Габариты
|
86х156х158мм
|
|
Масса, не более
|
3100г
|
Чертёж конденсаторов МБГВ 1000В 200мкФ:
|
