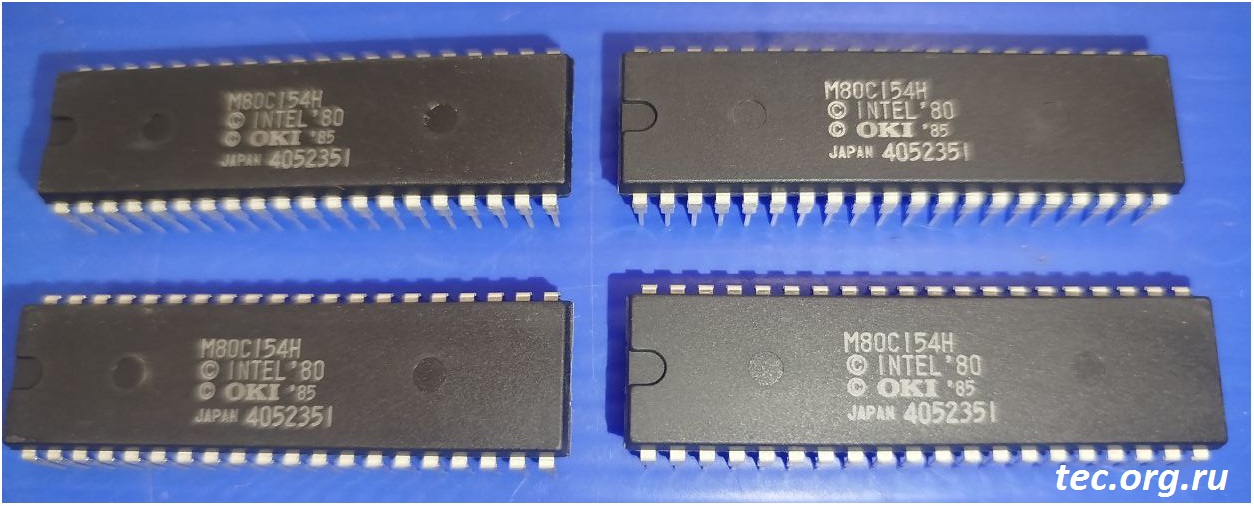

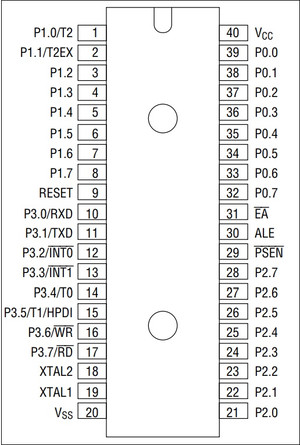

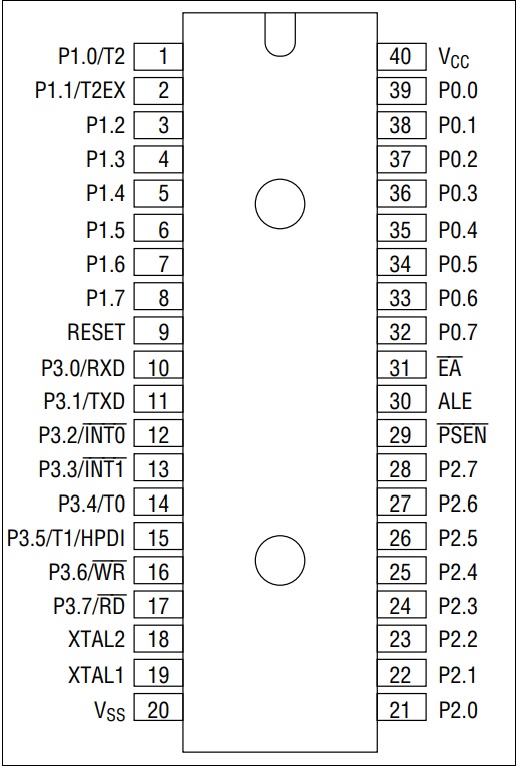

Расположение выводов м/с M80C154H:
(нажмите для увеличения)
Более подробное описание работы микросхемы M80C154 с электрическими параметрами, диаграммами работы и блок-схемами находится в файле документации ниже (Datasheet на английском языке).
|
Назначение выводов M80C154H:
| Вывод |
Обозначение |
In/Out |
Назначение |
| 1 |
P1.0/T2 |
I/O |
Порт ввода/вывода
Таймер 2 |
| 2 |
P1.1/T2EX |
I/O |
| 3 |
P1.2 |
I/O |
Порт ввода/вывода |
| 4 |
P1.3 |
I/O |
| 5 |
P1.4 |
I/O |
| 6 |
P1.5 |
I/O |
| 7 |
P1.6 |
I/O |
| 8 |
P1.7 |
I/O |
| 9 |
RESET |
I |
Сброс |
| 10 |
P3.0/RXD |
I/O |
Порт ввода/вывода
Прием |
| 11 |
P3.1/TXD |
I/O |
Порт ввода/вывода
Передача |
| 12 |
P3.2/INT/0 |
I/O |
Порт ввода/вывода
Прерывание 0 |
| 13 |
P3.3/INT1 |
I/O |
Порт ввода/вывода
Прерывание 1 |
| 14 |
P3.4/T0 |
I/O |
Порт ввода/вывода
Таймер 0 |
| 15 |
P3.5/T1 |
I/O |
Порт ввода/вывода
Таймер 1 |
| 16 |
P3.6/WR |
I/O |
Порт ввода/вывода
Запись |
| 17 |
P3.7/RD |
I/O |
Порт ввода/вывода
Чтение |
| 18 |
XTAL2 |
|
Кварцевый резонатор |
| 19 |
XTAL1 |
|
| 20 |
Vss |
|
Общий вывод. |
| 21-28 |
P2.0-P2.7
A8-A15 |
I/O |
Порт ввода/вывода
Старшая шина адреса |
| 29 |
___
PSEN |
O |
Разрешение выборки кода операции на шину порта 0 из внешней памяти программ |
| 30 |
___
ALE |
I/O |
Разрешение захвата адреса |
| 31 |
__
EA |
I/O |
Запрет работы с внутренней памятью |
| 39 |
P0.7-P0.0
A7-A0 |
I/O |
Порт ввода/вывода
Младшая шина адреса |
| 40 |
Vcc |
|
Питание +5V. |
|
