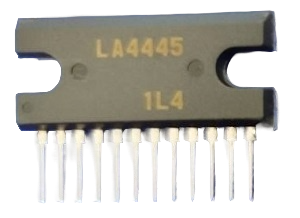

LA4445
| |
Вчера, 01:27:30 |
| ЦЕНА розничная: 85руб | от 10шт: 75руб |
|

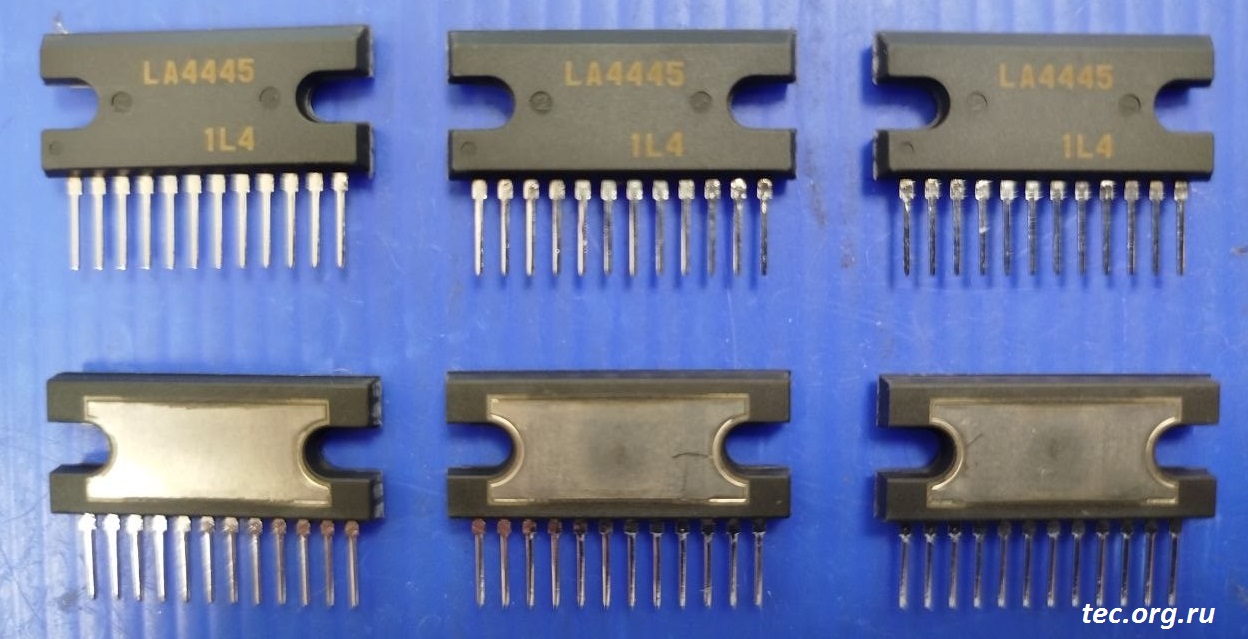

Корпус SIP-12H
- Малое количество внешних элементов
- Защита от перегрева
- Защита от перенапряжения
- Защита от замыкания выходов на плюс питания
- Рекомендуемый радиатор: 100х100х1,5mm
|
LA4445 - микросхема усилителя низкой частоты, работающая в двухканальном (стерео) включении. Рекомендуется для автомобильных усилителей НЧ. Возможно также одноканальное мостовое включение с удвоенной мощностью (см. схему в файле).
Назначение выводов LA4445:
|
1
|
NF1 |
Инвертирующий вход 1 |
| 2 |
IN1 |
Неинвертирующий вход 1 |
| 3 |
Preamp
GND |
Сигнальная земля |
| 4 |
DC |
Фильтр питания |
| 5 |
IN2 |
Неинвертирующий вход 2 |
| 6 |
NF2 |
Инвертирующий вход 2 |
| 7 |
BS2 |
Вольтдобавка 2 |
| 8 |
OUT2 |
Выход 2 |
| 9 |
Vcc |
"+" Питание |
| 10 |
OUT1 |
Выход 1 |
| 11 |
BS1 |
Вольтдобавка 1 |
| 12 |
Poweramp
GND |
Силовая земля |
|
|
Основные характеристики LA4445
| Параметр |
Мин. |
Тип. |
Макс. |
| Напряжение питания рекомендуемое |
10V |
13,2V |
16V |
| Ток потребления покоя |
|
75mA |
150mA |
| Рекомендуемое сопротивление нагрузки (Rн) |
|
4om |
|
Напряжение шумов на выходе (Rg=0)
(Rg=10Kom) |
|
0,6mV
1,0mV |
1,0mV
2,0mV |
| Коэффициент гармоник (Pout=1W) |
|
0,15% |
1,0% |
|
Коэффициент усиления канала
|
49,5dB |
51,5dB |
53,5dB |
| Коэффициент разделения каналов |
45dB |
55dB |
|
| Коэффициент ослабления нестабильности питания |
|
46dB |
|
|
Выходная мощность раздельных каналов
(Un=14,4V, Rн=4om, Кни=10%)
|
2х5,0W |
2х5,5W |
|
| Входное сопротивление канала |
|
30Kom |
|
| Максимально допустимые параметры |
| Напряжение питания максимальное (длительно) |
|
|
18V |
| Напряжение питания предельное (30sec) |
|
|
25V |
| Выходной ток максимальный (один канал) |
|
|
3,5A |
| Максимальная рассеиваемая мощность |
|
|
15W |
| Диапазон температур окружающей среды |
-20°С |
|
+75°С |
|
|

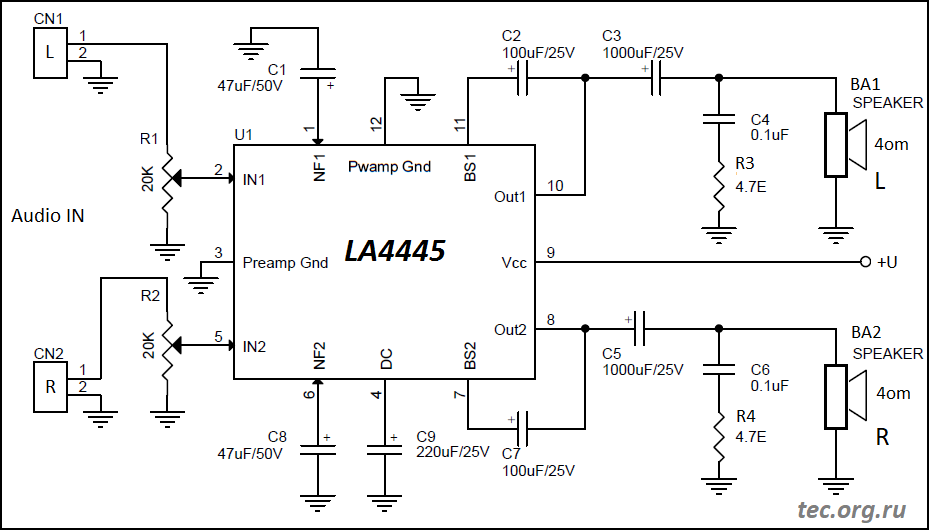

Типовая схема включения TDA4445:
|

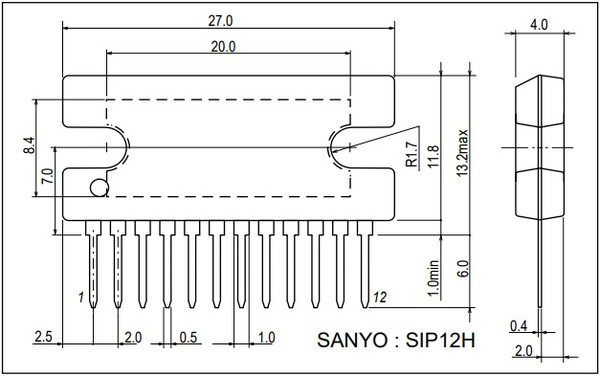

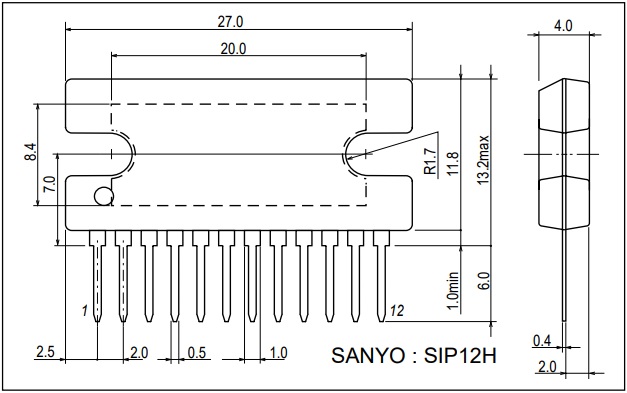

Чертёж микросхемы TDA4445:
 |
 |
| Более подробные параметры микросхемы LA4445 с графиками работы находятся в файле документации ниже (Datasheet на английском языке). |
|
[ Скачать документацию на LA4445  (534.3 Kb) ]
|
Производитель: Sanyo
|
