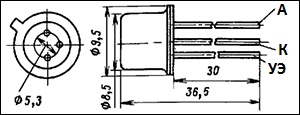

Чертёж тиристора КУ104Г:
Условное бозначение КУ104:
|

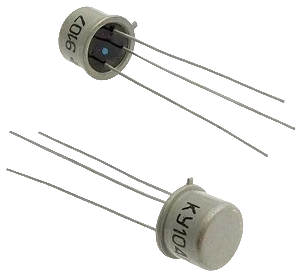

КУ104Г - транзисторный незапираемый тиристор (тринистор) малой мощности.
Основные параметры тиристора КУ104Г:
| Максимальное постоянное напряжение в закрытом состоянии |
100 В |
| Максимальное повторяющееся импульсное напряжение в закрытом состоянии |
100 В |
| Максимальное среднее за период значение тока в открытом состоянии |
100 мА |
| Ток в закрытом состоянии |
0,5 мА |
| Обратный ток |
0,3 мА |
| Максимальная рассеиваемая мощность |
0,2 Вт |
| Напряжение в открытом состоянии, не более |
2 В |
| Минимальный постоянный ток управления, необходимый для включения тиристора |
20 мА |
| Ток управляющего электрода максимальный |
30 мА |
| Максимальное обратное напряжение на управляющем электроде |
6В |
| Отпирающее напряжение управления, не более |
2 В |
| Неотпирающее напряжение управления, не менее |
0,1В |
| Время включения, не более |
0,29 мкс |
| Время выключения, не более |
2,5 мкс |
| Диапазон температур |
-40..+85°С |
|
