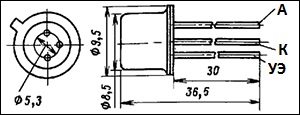

Чертёж тиристора КУ102Б:
Условное обозначение КУ102:
|

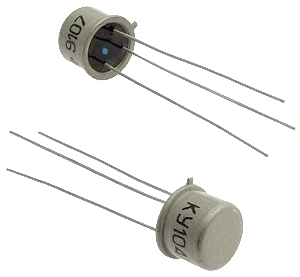

КУ102Б - транзисторный запираемый тиристор (тринистор) малой мощности.
Основные параметры тиристора КУ102Б:
| Максимальное постоянное напряжение в закрытом состоянии |
100 В |
| Максимальное повторяющееся импульсное напряжение в закрытом состоянии |
100 В |
| Максимальный прямой ток в открытом состоянии |
50 мА |
То же импульсный:
t=10мкc
t=100мкc
t=1000мкc |
5А
3А
0,5А |
| Ток в закрытом состоянии |
0,1 мА |
| Максимальная рассеиваемая мощность |
0,16 Вт |
| Напряжение в открытом состоянии, не более |
2,5 В |
| Минимальный постоянный ток управления, необходимый для включения тиристора |
20 мА |
| Ток управляющего электрода максимальный |
30 мА |
| Максимальное обратное напряжение на управляющем электроде |
5В |
| Импульсное отпирающее напряжение управления, не более |
7 В |
| Критическая скорость нарастания напряжения в открытом состоянии |
200В/мкС |
| Время включения, не более |
5 мкс |
| Время выключения, не более |
20 мкс |
| Диапазон температур |
-40..+110°С |
|
