Чертёж тиристора КУ101А:
Обозначение тиристора КУ101 на схемах:
|

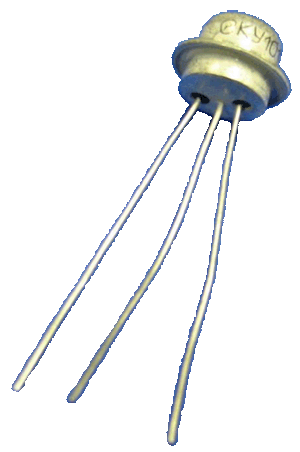

КУ101А - транзисторные незапираемые тиристоры (тринисторы) малой мощности.
Вывод катода обозначен на корпусе точкой.
Основные параметры тиристора КУ101А:
| Максимальное напряжение в закрытом состоянии |
50 В |
| Максимальное обратное напряжение |
10 В
|
| Максимальное среднее за период значение тока в открытом состоянии |
75 мА |
| Ток в закрытом состоянии |
0,3 мА |
| Обратный ток |
0,3 мА |
| Прямой ток удержания |
0,5..25 мА |
| Максимальная рассеиваемая мощность |
0,15 Вт |
| Максимальный повторяющийся импульсный ток в открытом состоянии (t=1мкс) |
1 А |
| Напряжение в открытом состоянии, не более |
2,5 В |
| Минимальный постоянный ток управления, необходимый для включения тиристора |
0,05..7,5 мА |
| Ток управляющего электрода максимальный |
15 мА |
| Максимальное обратное напряжение на управляющем электроде |
2 В |
| Отпирающее напряжение управления, соответствующее минимальному постоянному отпирающему току |
0,25..10 В |
| Критическая скорость нарастания напряжения в закрытом состоянии |
100 В/мкс |
| Время включения |
2 мкс |
| Время выключения |
35 мкс |
| Диапазон температур |
-60..+85°С |
|
