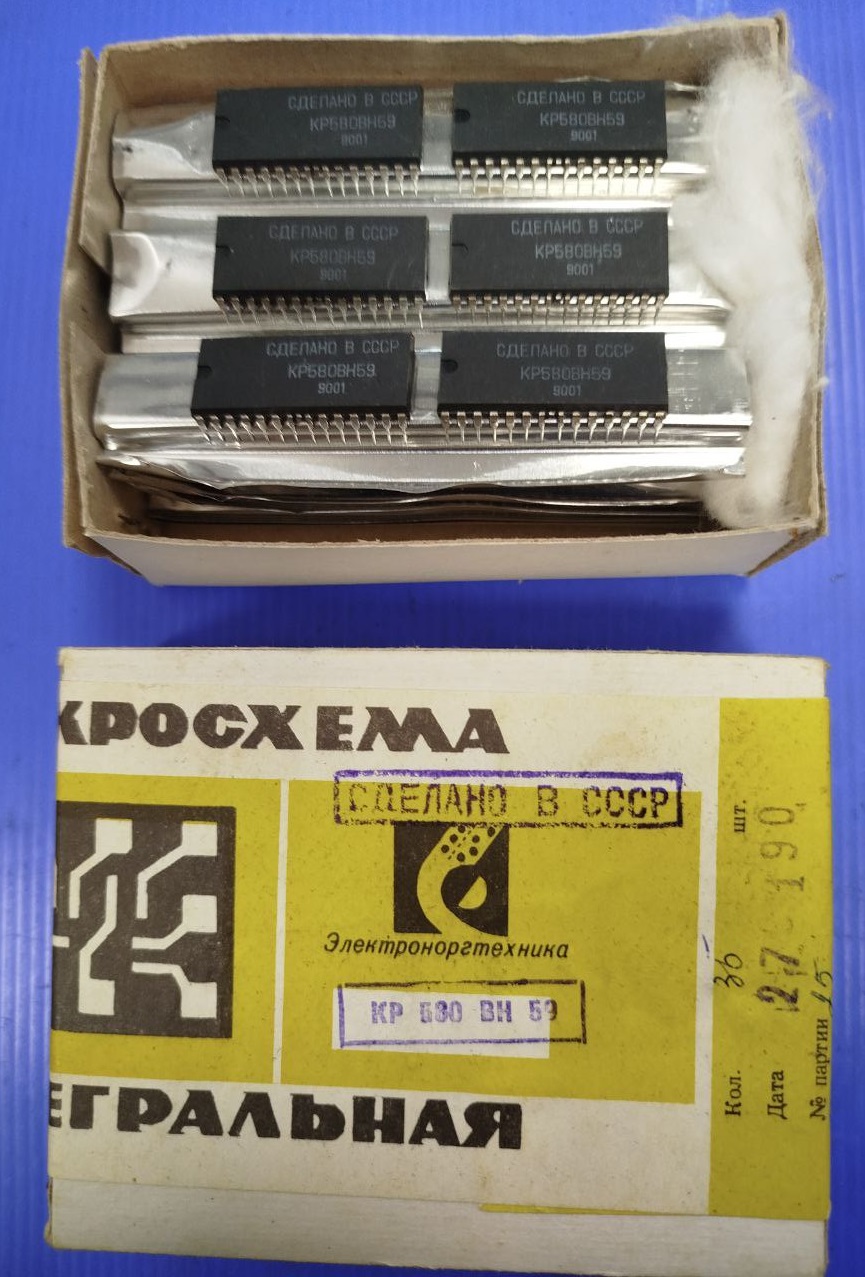

КР580ВН59
Периодические поставки | 08.06.2022, 10:55:54
ЦЕНА розничная: 25руб | от 10шт: 20руб
$IMAGE3$
Корпус: DIP-28

КР580ВН59 (аналог i8259) - микросхема представляет собой программируемый контроллер прерываний. Она обслуживает до восьми запросов на прерывание программы микропроцессора, поступающих от внешних устройств. Контроллер предназначен для работы в системах, построенных на микропроцессорном комплекте КР580.

Микросхема КР580ВН59 позволяет сократить средства программного обеспечения и реальные затраты времени при выполнении прерываний в системах с приоритетами многих уровней. Алгоритм задания приоритета устанавливается программным путем. Приоритеты, закрепленные за внешними устройствами, могут быть изменены в процессе выполнения программ.

В микросхеме КР580ВН59 предусмотрена возможность расширения числа обслуживаемых запросов до 64 путем каскадного соединения до 9 штук аналогичных микросхем.

Основные возможности м/с КР580ВН59:

  • 8 независимых каналов прерывания
  • 8-разрядная шина данных
  • Уровни сигналов совместимы с ТТЛ
  • Питание +5V.
  • Аналог: 8259, i8259
Расположение выводов м/с КР580ВН59:



Более подробное описание работы микросхемы КР580ВН59 с электрическими параметрами, диаграммами работы и блок-схемами находится в файле документации ниже (Datasheet на русском языке).

Назначение выводов КР580ВН59:

Вывод Обозначение In/Out Назначение
1 ____
CS
I Выбор микросхемы
2 ____
WR
I Вход записи
3 ____
RD
I Вход чтения
4 ______
MEMW
O Запись  память
4-11 D7-D0 I/O Шина данных
12,13,15 CAS0-CAS2 I/O Выводы каскадирования
14 GND   Общий вывод
16 MS/SV I Выбор ведомой микросхемы
17 INT O Выход прерывания
18-25 IRQ0-IRQ7 I Входы запросов прерываний

26
____
INTA

I

Вход запроса прерывания
27 A0 I Адресный вход
28 Vcc   Питание +5V.
ЦЕНА розничная: 25руб | от 10шт: 20руб Код товара: 7409
