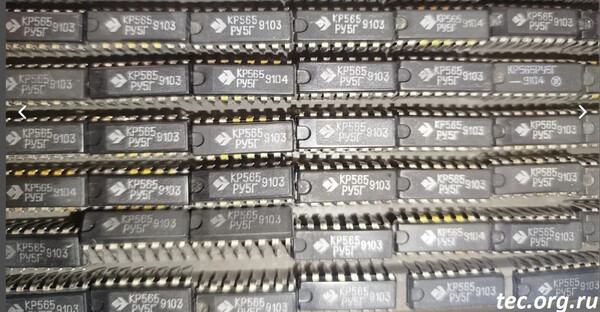

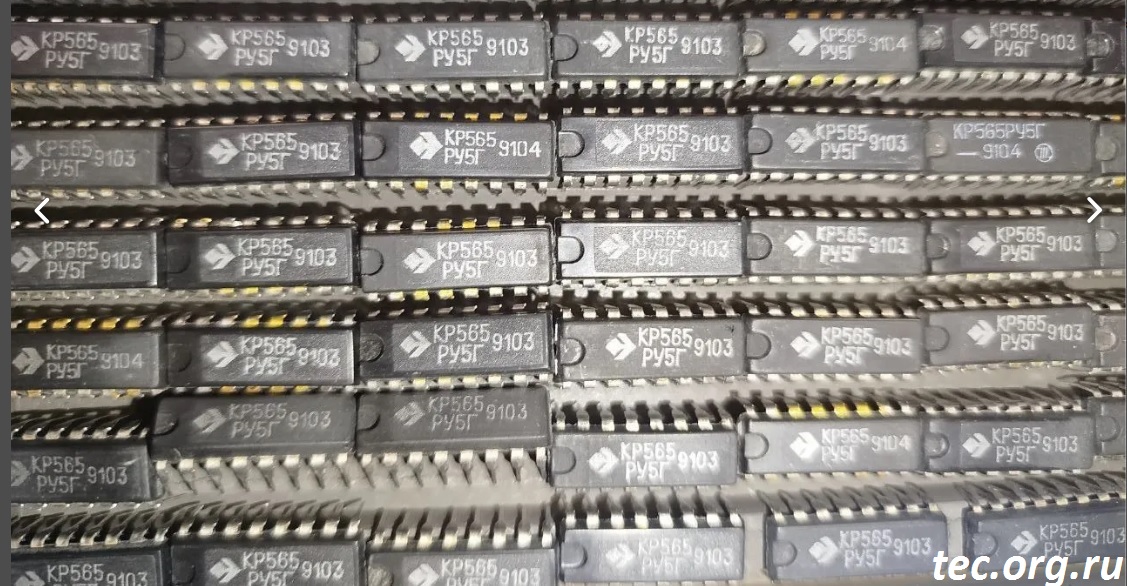

Корпус: DIP-16
- Организация 65536 х 1 бит
- ТТЛ-совместимые уровни сигналов.
- Выход данных с тремя состояниями
- Чтение, Запись, Чтение-модификация-запись
- Регенерация
|
Микросхема КР565РУ5В представляет собой динамическое ОЗУ, имеющее организацию: 64K слов по 1 биту (матрица 256x256 ячеек хранения данных).
Основные параметры КР565РУ5В:
| Uпит.раб. |
4,75..5,25V
|
|
Ток потребления:
В рабочем режиме
В режиме Standby
|
< 35mА
< 3,2mА
|
|
Входное напряжение:
низкого уровня
высокого уровня
|
<0,8V
>2,4V |
|
Выходное напряжение:
низкого уровня
высокого уровня
|
<0,4V
>2,4V
|
|
Выходной ток:
низкого уровня
высокого уровня
|
не менее:
4,2mА
5,0mА
|
|
Время выборки Trac:
|
<90nS
|
| Время рабочего цикла |
<260nS |
| Период регенерации, не менее |
2mS |
| Корпус |
DIP-16
|
| Диапазон температур |
-10..+70°C |
| Аналог |
4164 |
|
|
Накопитель ЗУ организован в виде матрицы, содержащей 256 строк и 256 столбцов. Микросхема также содержит 256 усилителей считывания и регенерации, дешифраторы строк и столбцов, устройство управления, устройство ввода-вывода и мультиплексный регистр адреса.
Схема управления ЗУ состоит из двух генераторов тактовых сигналов, которые включаются сигналами RAS# (строб адреса строки) и CAS# (строб адреса столбца). Для выборки любой из ячеек памяти требуется 16-разрядный код, подаваемый на 8-разрядный адресный регистр в мультиплексном режиме - сперва в параллельном коде подаётся младшие девять разрядов адреса, которые служат для выборки нужной строки, код адреса строки фиксируется на адресном регистре при помощи сигнала RAS# тогда, когда тот переходит на нижний логический уровень, затем на те же выводы подаётся 8 старших разрядов кода адреса, соответствующих адресу столбца, код адреса столбца фиксируется на адресном регистре при помощи второго синхронизирующего сигнала, CAS#.
|
Таблица функционирования КР565РУ5:
| Входы |
Код адреса
|
Вход |
Выход |
Режим |
|
___
RAS
|
___
CAS
|
__
WR
|
(A0-A7)
|
DI |
DO |
| 1 |
1 |
0 |
X |
X |
Z |
Хранение |
| 1 |
0 |
1 |
X |
X |
Z |
Хранение |
| 0 |
1 |
X |
перебор
адресов |
X |
Z |
Регенерация |
| 0 |
0 |
X |
X |
D |
Z |
Запись D |
| 0 |
0 |
1 |
|
Z |
D |
Считывание D |
0 - низкий уровень, 1 - высокий уровень,
Z - высокоимпедансное состояние.
X - произвольное состояние
|
