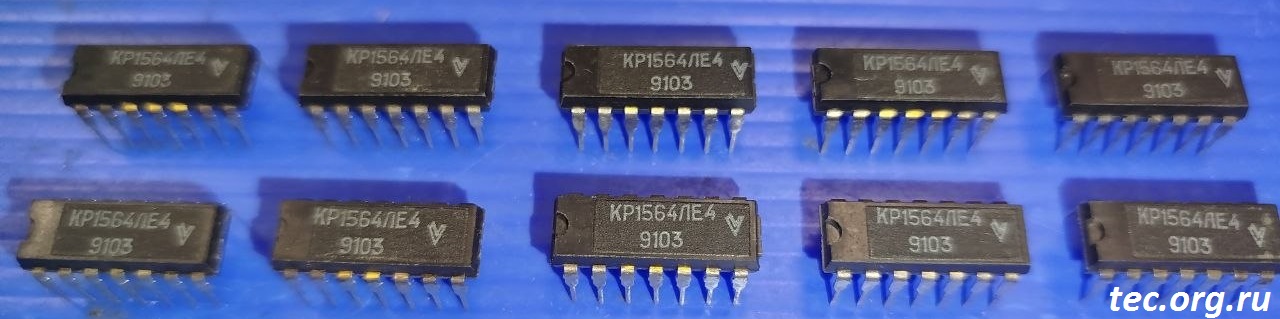

Микросхема КР1564ЛЕ4 представляет собой 3 логических элемента 3ИЛИ-НЕ. Относится к КМОП серии микросхем КР1564/74HC, совпадающей по функционалу и выводам со стандартными ТТЛ-сериями.
Таблица истинности элемента 3ИЛИ-НЕ:
| Входы |
Выход |
| X1 |
X2 |
X3 |
Y |
| L |
L |
L |
H |
| L |
L |
H |
L |
| L |
H |
L |
L |
| L |
H |
H |
L |
| H |
L |
L |
L |
| H |
L |
H |
L |
| H |
H |
L |
L |
| H |
H |
H |
L |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
|
|
Условное обозначение КР1564ЛЕ4:
7 - Общий, 14 - Питание +5V. |
Основные параметры КР1564ЛЕ4:
(при t=+25°C)
| Параметр |
Значение |
Режим |
|
Напряжение питания (Vcc)
|
+2,0..6,0В
|
|
| Входное напряжение лог.0 |
<0,3Uпит |
|
| Входное напряжение лог.1 |
>0,7Uпит |
|
| Выходное напряжение лог.0 |
<0,1В |
Iвых=20мкА |
| <0,32В |
Iвых=5,2мА |
| Выходное напряжение лог.1 |
>Uпит-0,1В
>Uпит-0,52В |
Iвых=20мкА
Iвых=5,2мА |
| Максимальный выходной ток лог."0/1" |
4,0мА
5,2мА |
Uпит=4,5В
Uпит=6,0В |
| Ток потребления статический, max |
2мкА |
Uпит=6,0В |
| Ток потребления динамический, max |
10мА |
Uпит=6,0В
f=10Мгц |
| Входной ток (1/0) |
0,1мкА |
|
Типовая задержка,
не более |
80нс
17нс
11нс |
Uпит=2,0В
Uпит=4,5В
Uпит=6,0В |
|
Рабочий диапазон температур
|
-10..+70oC
|
|
|
Корпус
|
DIP-14
|
|
|
Аналог
|
74HC27N
|
|
Более подробные параметры микросхемы КР1564ЛЕ4 (IN74HC27AN) находятся в файле документации ниже (Datasheet на английском языке).
|
