Корпус: DIP-14
Триггер имеет синхронные входы установки (J) и сброса (K), синхронизируемые по отрицательному фронту тактового сигнала на входе C, приоритетные асинхронные инверсные входы установки (S), и сброса в "0" (R), прямые (Q) и инверсные (Q#) выходы. При подаче высокого уровня на входы J и K триггер переходит в счётный режим работы.
При этом входы C и R общие для обоих триггеров. В остальном работа микросхемы аналогична работе триггеров КР1533ТВ6.
|
Микросхема КР1533ТВ11 содержит 2 синхронных JK-триггера с дополнительными индивидуальными асинхронными входами установки "1" с прямыми и инверсными выходами, а также общими для обоих триггеров входами сброса в "0" и тактовым входом.
Логическая таблица м/с КР1533ТВ11
| Входы |
Выходы |
__
S |
__
R |
C
|
J |
K |
Q
|
_
Q
|
| 0 |
1 |
X |
X |
X |
1 |
0 |
| 1 |
0 |
X |
X |
X |
0 |
1 |
| 0 |
0 |
X |
X |
X |
* |
* |
| 1 |
1 |
↓ |
0 |
1 |
0 |
1 |
| 1 |
1 |
↓ |
1 |
1 |
счётный режим |
| 1 |
1 |
↓ |
0 |
0 |
Qo |
__
Qo |
| 1 |
1 |
↓ |
1 |
0 |
1 |
0 |
| 1 |
1 |
1 |
X |
X |
Qo |
__
Qo |
|
|

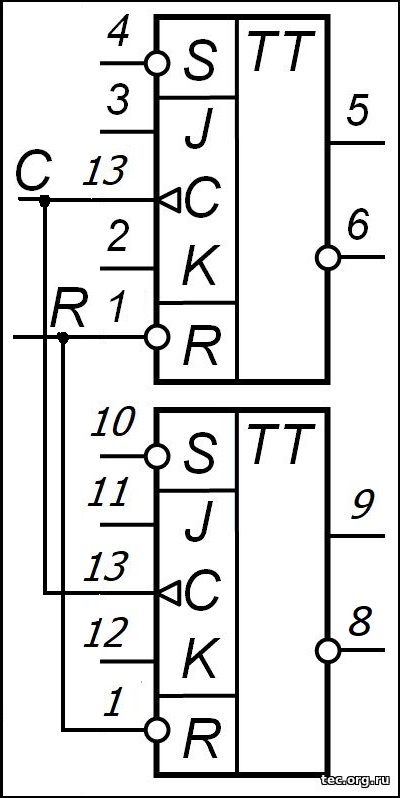

Условное обозначение м/с КР1533ТВ11:
|
Назначение выводов м/с КР1533ТВ11:
| 1 |
R |
Аcинхронный вход сброса |
| 2 |
K1 |
Синхронный вход установки 1 |
| 3 |
J1 |
Синхронный вход сброса 1 |
| 4 |
S1 |
Аcинхронный вход установки 1 |
| 5 |
Q1 |
Прямой выход 1-го триггера |
| 6 |
Q1# |
Инверсный выход 1-го триггера |
| 7 |
Gnd |
Общий |
| 8 |
Q2# |
Инверсный выход 2-го триггера |
| 9 |
Q2 |
Прямой выход 2-го триггера |
| 10 |
S2 |
Аcинхронный вход установки 2 |
| 11 |
J2 |
Синхронный вход сброса 2 |
| 12 |
K2 |
Синхронный вход установки 2 |
| 13 |
С |
Тактовый вход общий |
| 14 |
+U |
Питание +5V |
Основные параметры КР1533ТВ11:
|
Напряжение питания (Vcc)
|
+5В ±10%
|
| Ток потребления (статический), max |
4,5мА |
| Входной ток (0), не более |
0,2мА (J,K,C)
0,4мА (S,R) |
| Входной ток (1), не более |
20мкА (J,K,C)
40мкА (S,R) |
| Выходной ток лог. "0", не менее |
8мА |
| Выходной ток лог. "1", не менее |
0,4мА |
| Типовая задержка |
15-19нс |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,5В |
| Выходной уровень "1" |
> 2,5В |
|
Длительность фронта/спада входного импульса по входу C, не более
|
50нс
|
| Опережение информации на входах J,K относительно фронта на входе C, не менее |
22нс |
| Длительность импульсов на входах S,R, не менее |
10нс |
| Максимальная тактовая частота |
30МГц |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
238.14-1
(DIP-14)
|
|
Импортный аналог
|
74ALS115
|
Микросхема КР1533ТВ11 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
|
|
|
Производитель: "Интеграл", г.Минск
|
