КР1531ТМ2 (SN74F74N)
Периодические поставки | 22.01.2024, 00:24:25
ЦЕНА розничная: 50руб | от 10шт: 40руб | от 100шт: 35руб

Корпус: DIP-14


Микросхема КР1531ТМ2 содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).

При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.

Имеющиеся микросхемы КР1531ТМ2 перемаркированы из импортного аналога SN74F74N.

Логическая таблица м/с КР1531ТМ2
Входы Выходы
_
S
_
R

C

D

Q
_
Q
0 1 X X 1 0
1 0 X
X
0 1
0 0 X X Н Н
1 1 _| 1 1 0
1 1 _| 0 0 1

1

1

0

X

Qo
__
Qo



  • 0 - низкий уровень
  • 1 - высокий уровень
  • X - любое состояние
  • Qo - предыдущее состояние выхода
  • Н - неопределенное состояние (недопустимый режим)

Расположение выводов м/с КР1531ТМ2:

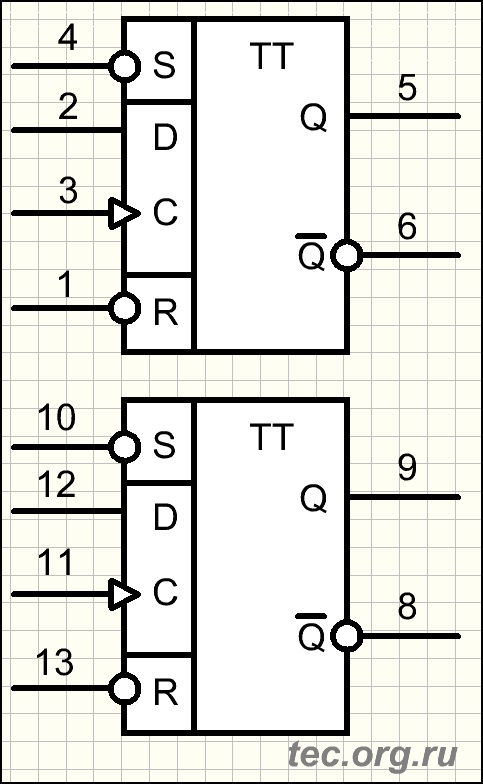

Условное обозначение м/с КР1531ТМ2:


Основные параметры КР1531ТМ2:

Напряжение питания (Vcc)
+5В ±10%
Входной ток (0/1) D и C, не более 0,6мА/20мкА
Входной ток (0/1) R и S, не более 1,8мА/20мкА
Ток потребления (статический), max 16мА
Выходной ток лог. "0", не менее 20мА
Выходной ток лог. "1", не менее 1мА
Типовая задержка 9,3-12,8нс
Тактовая частота до 100МГц
Входной уровень "0" < 0,8В
Входной уровень "1" > 2,0В
Выходной уровень "0" < 0,4В
Выходной уровень "1" > 2,7В
Фронт входного импульса, max:
входы R, S, D
вход C
4нс
5нс
Рабочий диапазон температур
0oC..+70oC
Корпус
DIP-14
Импортный аналог
74F74

Микросхема КР1531ТМ2 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.

Серия микросхем КР1531 - аналог зарубежной 74F (FAST) выполнены по технологии ТТЛШ. Микросхемы данной серии отличаются повышенным быстродействием - близко к КР531 и вдвое быстрее чем у КР1533. При этом потребление больше чем у КР1533 примерно в 3 раза, но в 4 раза меньше чем у КР531.
[ Скачать документацию на КР1531ТМ2 (SN74F74N) (105.3 Kb) ]
Производитель: Texas Instruments
