КР1531КП7
| Периодические поставки | |
18.02.2025, 01:06:37 |
| ЦЕНА розничная: 40руб | от 10шт: 30руб |
|

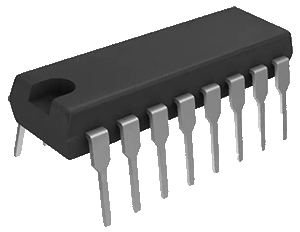

Корпус: DIP-16
|
Микросхема КР1531КП7 представляет собой восьмиканальный мультиплексор (8 в 1) с прямым и инверсным выходами и стробом.
| Серия микросхем КР1531 - аналог зарубежной 74F (FAST) выполнены по технологии ТТЛШ. Микросхемы данной серии отличаются повышенным быстродействием - близко к КР531 и вдвое быстрее чем у КР1533. При этом потребление больше чем у КР1533 примерно в 3 раза, но в 4 раза меньше чем у КР531. |
|
|

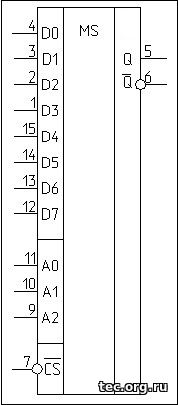

Условное обозначение м/с КР1531КП7:
|
Назначение выводов КР1531КП7:
| 01 |
D3 |
Информационные входы |
| 02 |
D2 |
| 03 |
D1 |
| 04 |
D0 |
| 05 |
Q |
Выход прямой |
| 06 |
Q# |
Выход инверсный |
| 07 |
CS# |
Вход стробирования |
| 08 |
GND |
Общий вывод |
| 09 |
A2 |
Адресные входы |
| 10 |
A1 |
| 11 |
A0 |
| 12 |
D7 |
Информационные входы |
| 13 |
D6 |
| 14 |
D5 |
| 15 |
D4 |
| 16 |
+Vcc |
Плюс питания 5В |
Режимы работы микросхемы КР1531КП7:
|
Микросхема КР1531КП7 представляет собой восьмиканальный одноразрядный мультиплексор - она позволяет реализовать восьмипозиционный переключатель цифровых сигналов на одно направление.
Номер активного канала D0-D7 задается адресом на входах A0-A2. Мультиплексор имеет да выхода - прямой Q и инверсный Q#.
Низкий уровень сигнала на входе разрешения CS разрешает работу мультиплексора. При высоком уровне на этом входе на прямом выходе Q всегда будет лог.0, а на инверсном - лог.1.
|
|
|
Таблица истинности КР1531КП7
| Входы |
|
Выходы |
__
CS |
A2 |
A1 |
A0 |
Q |
_
Q |
| 1 |
X |
X |
X |
0 |
1 |
| 0 |
0 |
0 |
0 |
D0 |
-D0 |
| 0 |
0 |
0 |
1 |
D1 |
-D1 |
| 0 |
0 |
1 |
0 |
D2 |
-D2 |
| 0 |
0 |
1 |
1 |
D3 |
-D3 |
| 0 |
1 |
0 |
0 |
D4 |
-D4 |
| 0 |
1 |
0 |
1 |
D5 |
-D5 |
| 0 |
1 |
1 |
0 |
D6 |
-D6 |
| 0 |
1 |
1 |
1 |
D7 |
-D7 |
-
0 - низкий уровень
-
1 - высокий уровень
-
X - любое состояние
|
Основные параметры КР1531КП7:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Входной ток ("0"), не более |
0,6мА |
| Входной ток ("1"), не более |
50мкА |
| Ток потребления (статический), max |
21мА |
| Нагрузочная способность |
50 входов ТТЛ
(К555)
|
| Выходной уровень "0" |
< 0,5В |
| Выходной уровень "1" |
> 2,7В |
| Время задержки распространения |
6,8-17,6нс |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
DIP-16
|
|
Импортный аналог
|
74F151
|
|
|
|
|
Производитель: "Гамма", г.Запорожье
|
